薬の袋を開ける その2
「薬の袋を開ける」の回に作成した台を、ブラッシュアップしました。
前回はバランスウェイトを積み上げて、台を作りましたが、今回はアルミ材(アルマイト加工)を用いています。
アルミ材の大きさは40x70x70(mm)です。
組み立てには「ネジ」を使用し、部品位置の精度を上げ、再現性を高めました。
なお、使い勝手等は、以前のものと変りありません。
旧型
手作り感が漂う、ハートウォーミングな仕上がり。

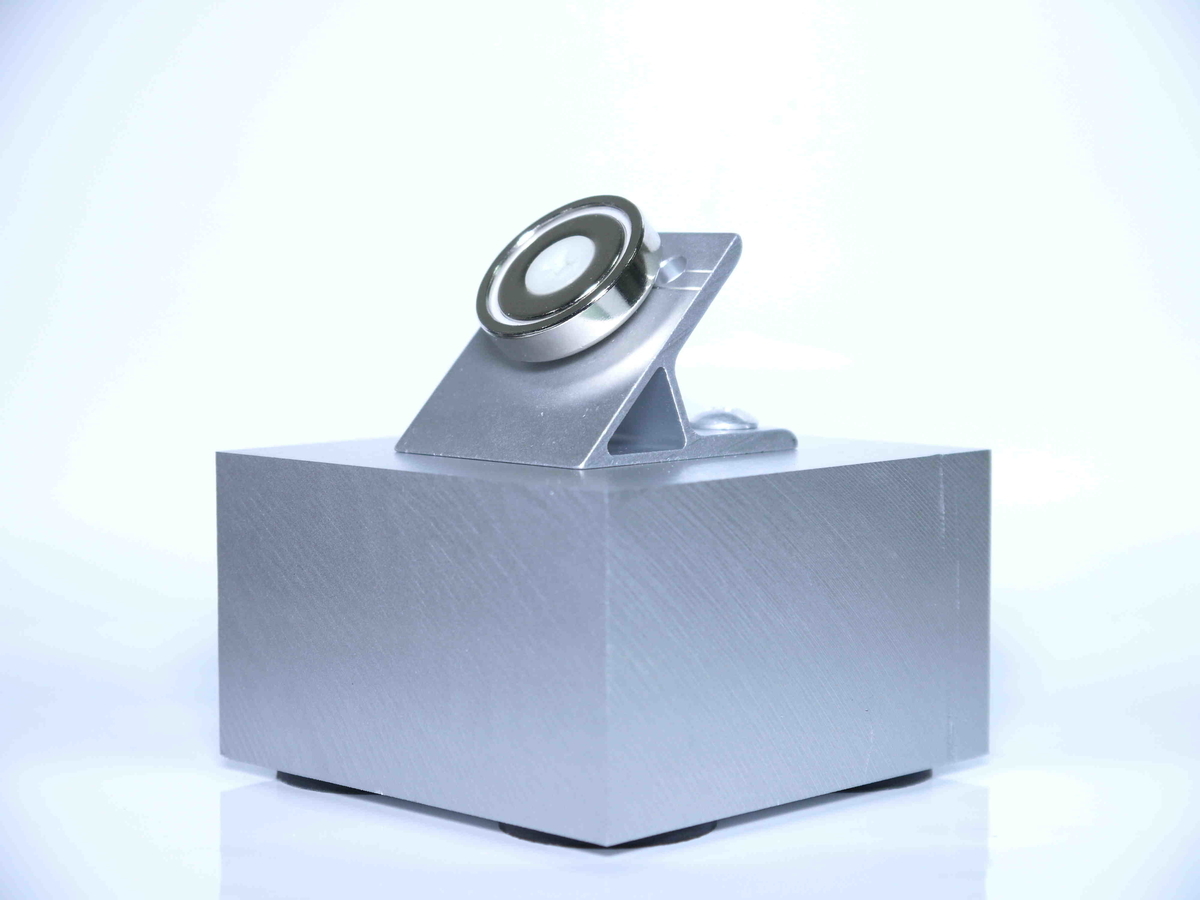

新型
大きなアルミ製ボディが特徴。
◯材料

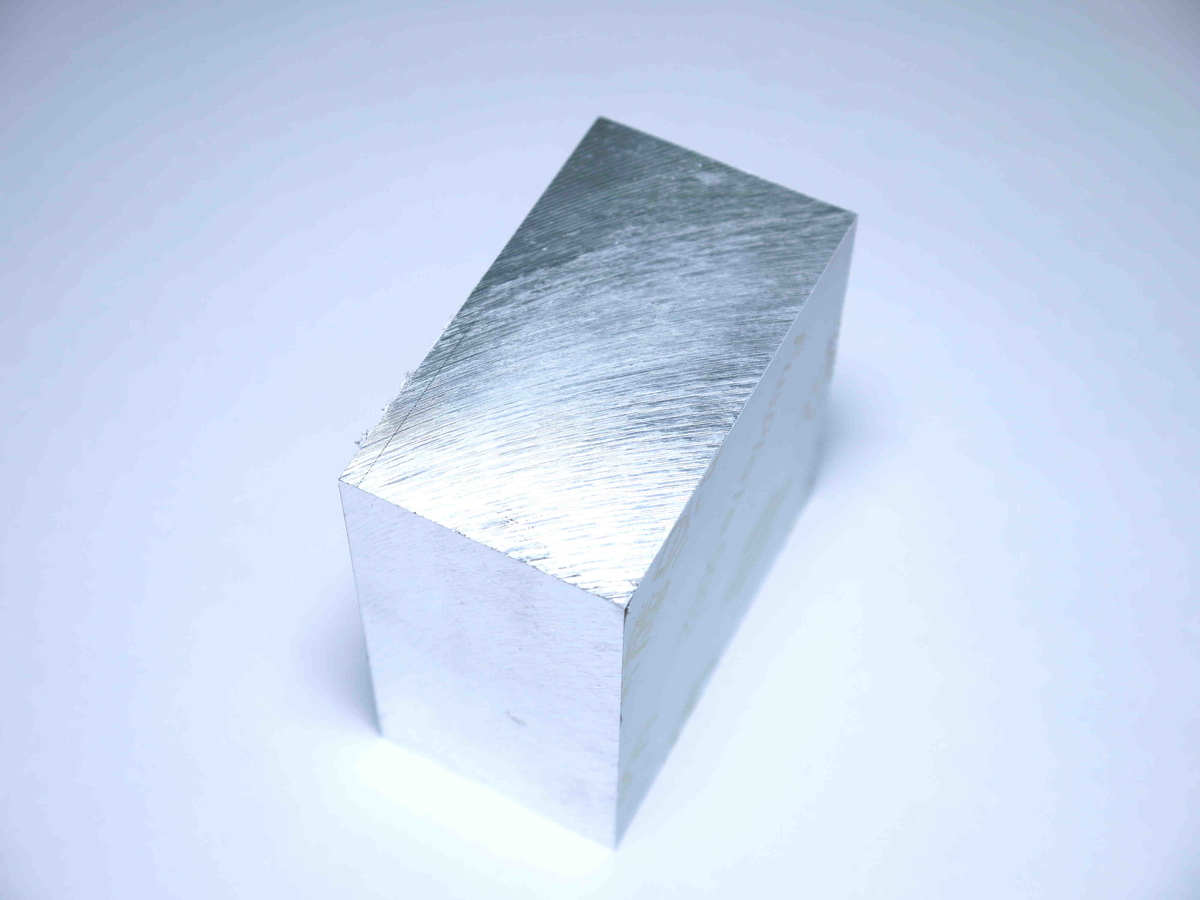

アルミ板
アルミ(A5052)切板 厚さ40mm
70x70x40
販売価格(税別) ¥1,380 モノタロウ

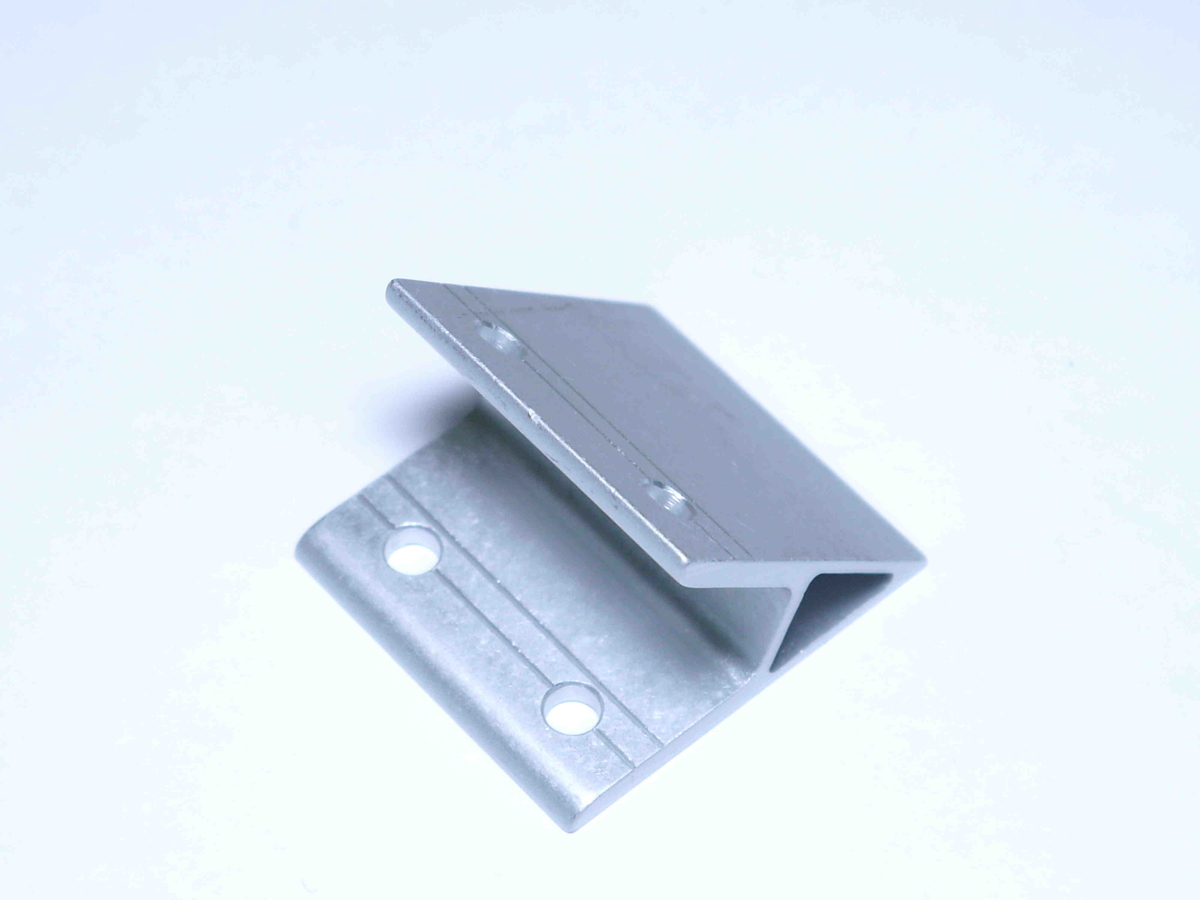

ブラケット
エヌアイシ・オートテック(NIC)
M4 45°ブラケット 4535 タイプ
注文コード 08393254
品番 ABV-4535-4
用途 斜め梁接続用
材質 A6063S-T5
質量(g) 16
表面処理 アルマイト処理
販売価格(税別) ¥369 モノタロウ

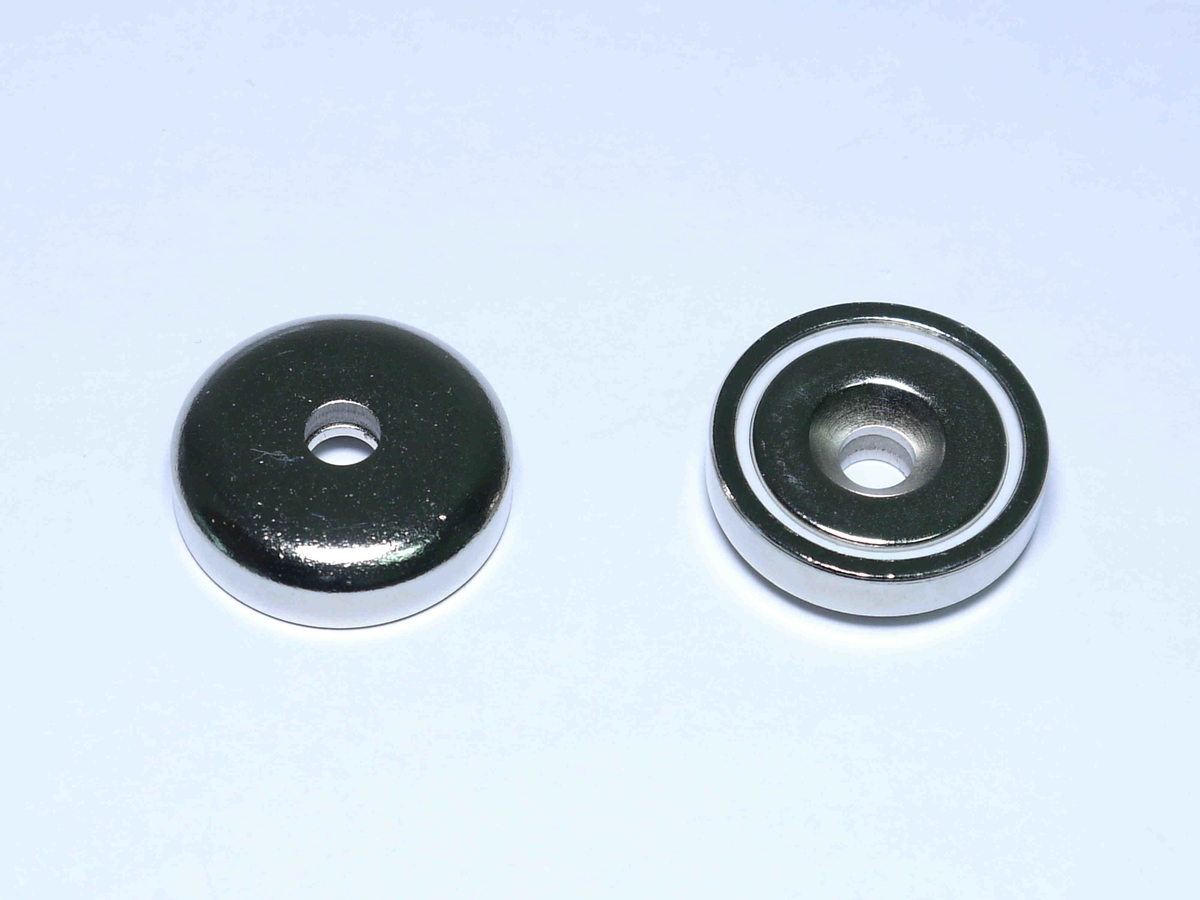

キャップ付きネオジム磁石
超強力 マグネットフック Cosego 22KG 直径25mm 穴・ネジ付き 強力 磁石 磁力がない木板対応 キッチン/オフィス/業務/浴室/室外/壁掛け用 8個入
Cosego
価格: ¥2,299 通常配送無料 (Amazon)
プラスチックワッシャー
【メール便可】八幡ねじ プラスチック ワッシャー M5 12個入
- サイズ:M5×12
- 厚み:0.8mm
- 入数:12枚
- 材質:ポリカーボネート
価格 152円 (税込)

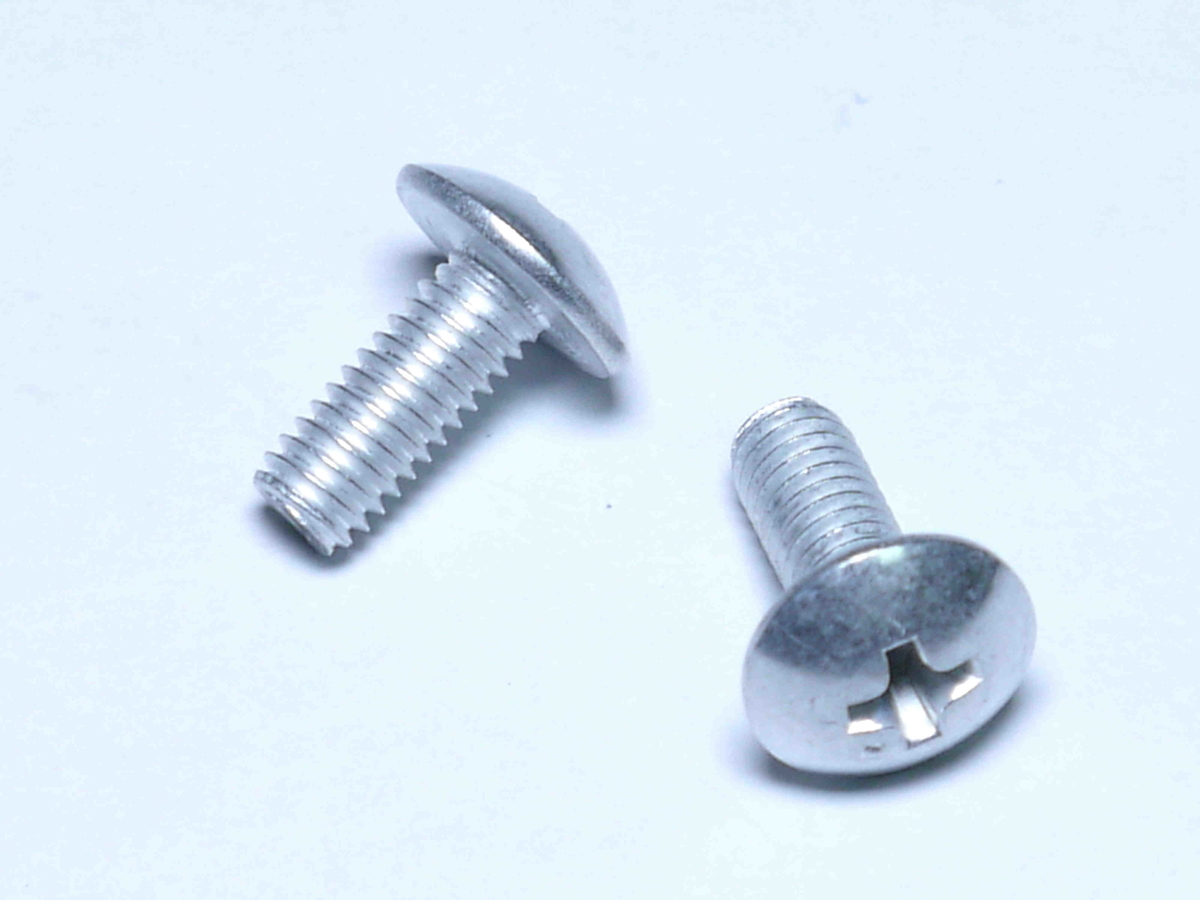

アルミ小ねじ トラス
アルミ/生地 (+) トラス小ねじ
M4×10 【 バラ売り : 10本入り 】
価格 378円 トミモリ(楽天市場)
樹脂小ねじ M5 皿
レニー (+) サラ小ねじ
M5×20 【 バラ売り : 8本入り 】
価格 424円 (税込) トミモリ(楽天市場)
送料290円
樹脂ナット
レニー ナット
ねじ径 M5
材質 RENY(ポリアミドMXD6)ガラス繊維50%入
色 黄緑
ねじピッチ(mm) 0.8
寸法H(mm) 4 寸法D(mm) 8
熱変形温度(℃) 234(1.82Mpa)
UL規格 UL94-HB(材料)
RoHS指令 10物質対応
品番 RYNT-05
内容量 1袋(10個)
販売価格(税別) ¥309 モノタロウ
バランスウエイト
iimono117 鉄製 バランスウエイト 6kg [ 5g・10g 刻み ] / 貼り付けウエイト タイヤチェンジャー ホイールバランサー 薄型 貼り付けタイプ テープ 鉄製 小分け メンテナンス 整備 バランス調整 ウェイト ウエイト おもり 重り ホイールバランス ホイール タイヤ 自動車 バイク カー用品 6キロ 5グラム 10グラム
iimono117
価格: ¥2,380 & 配送料無料 (Amazon)

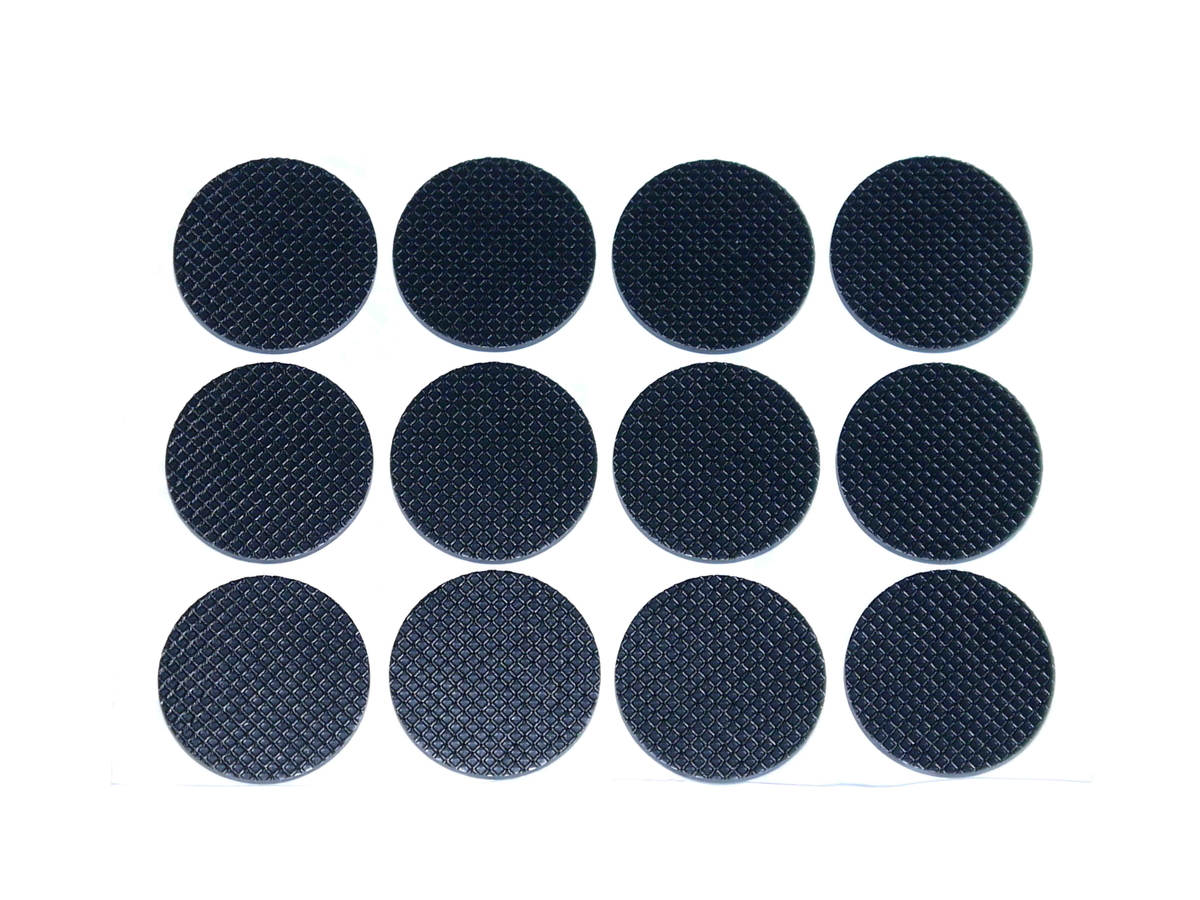

滑り止めパッド
Tenn Well すべり止めパッド, 48枚入り シリコン製 円形 家具保護パッド(ブラック)
Tenn Well
価格: ¥740 (Amazon)

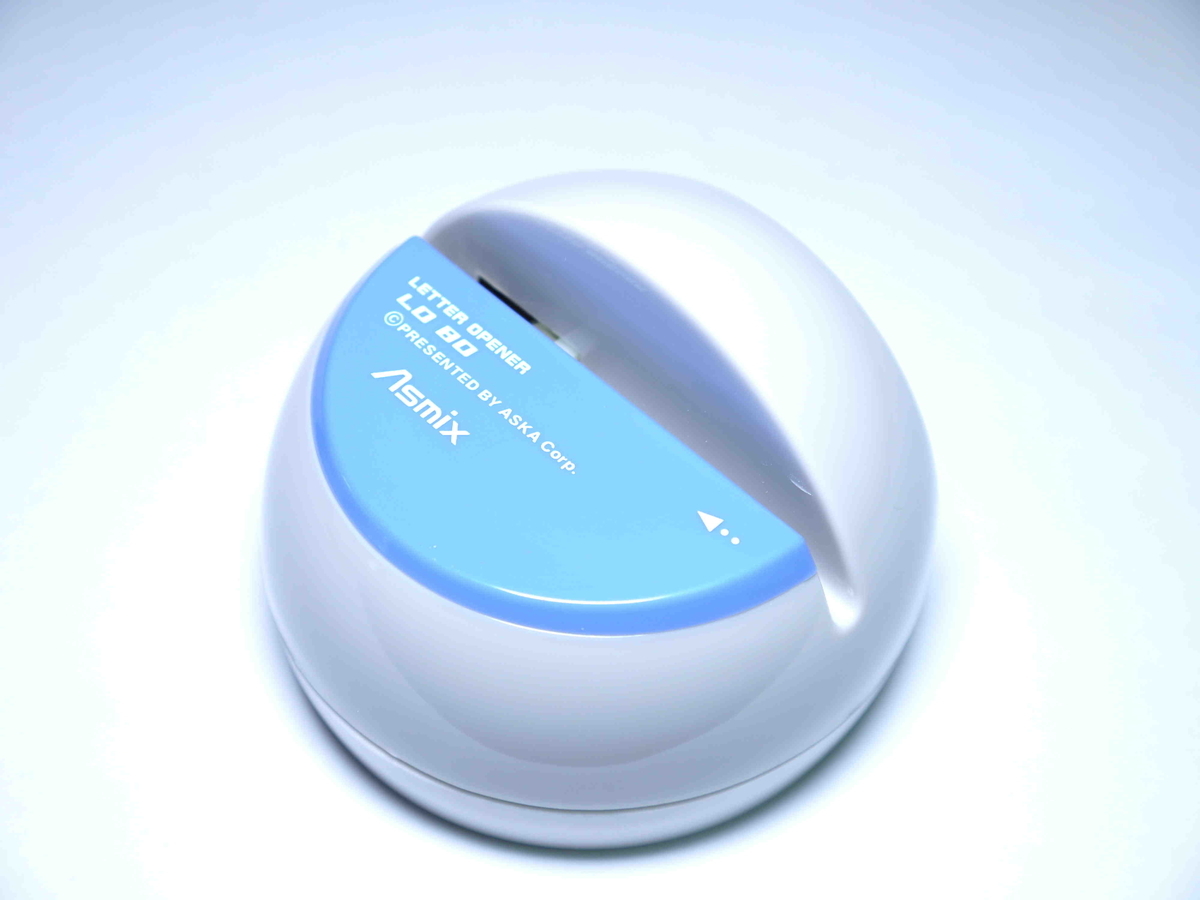

レターオープナー
アスカ Asmix
LO80B [電動レターオープナー ブルー]
価格: ¥1,190(税込)ポイント:119ポイント (ヨドバシ)
◯工作

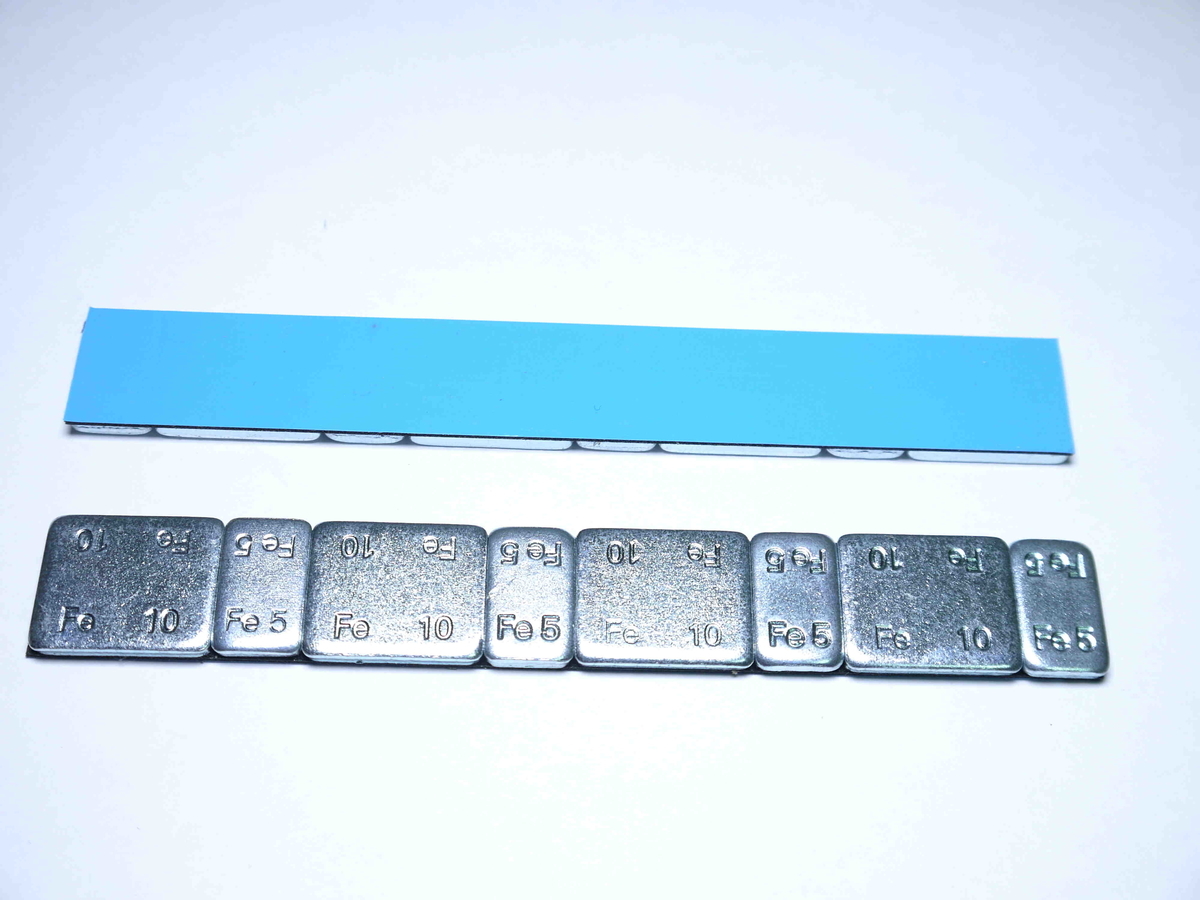

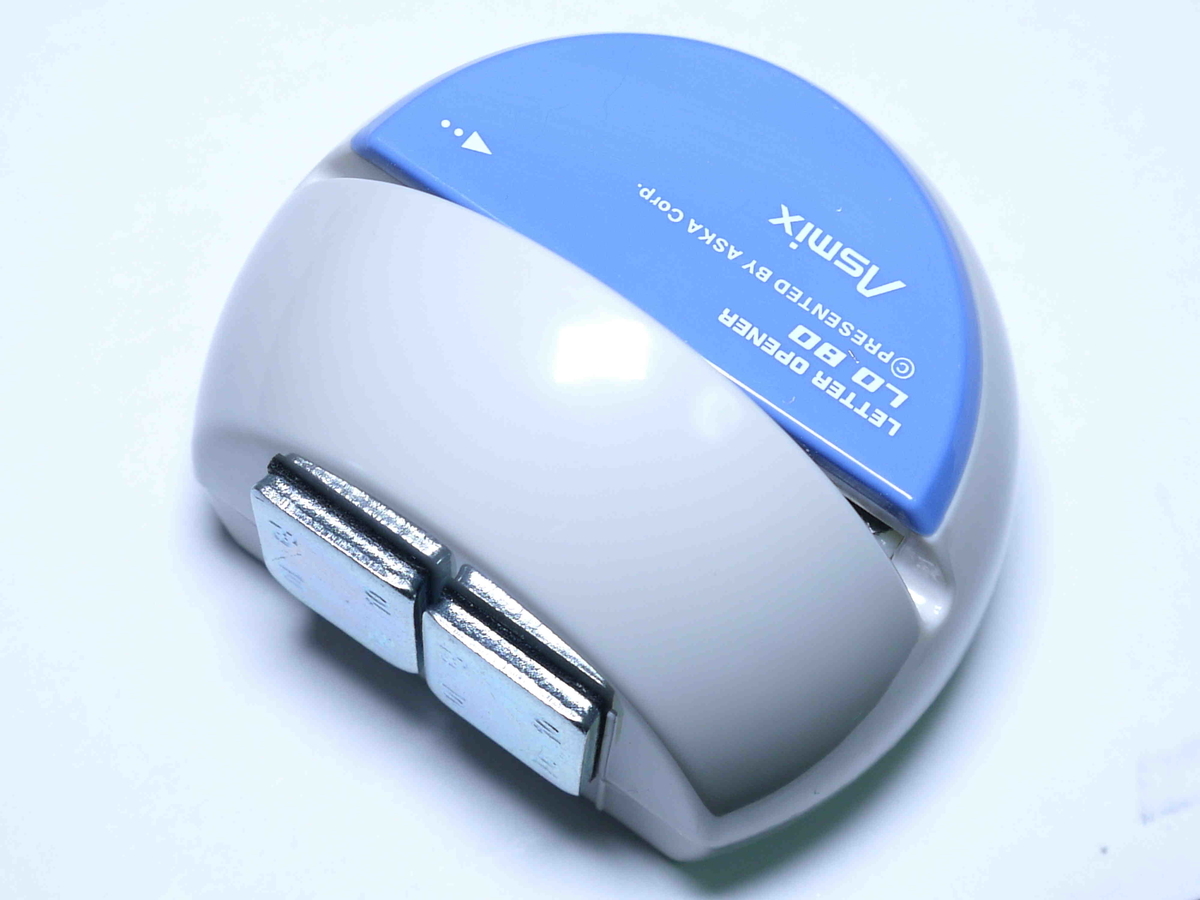

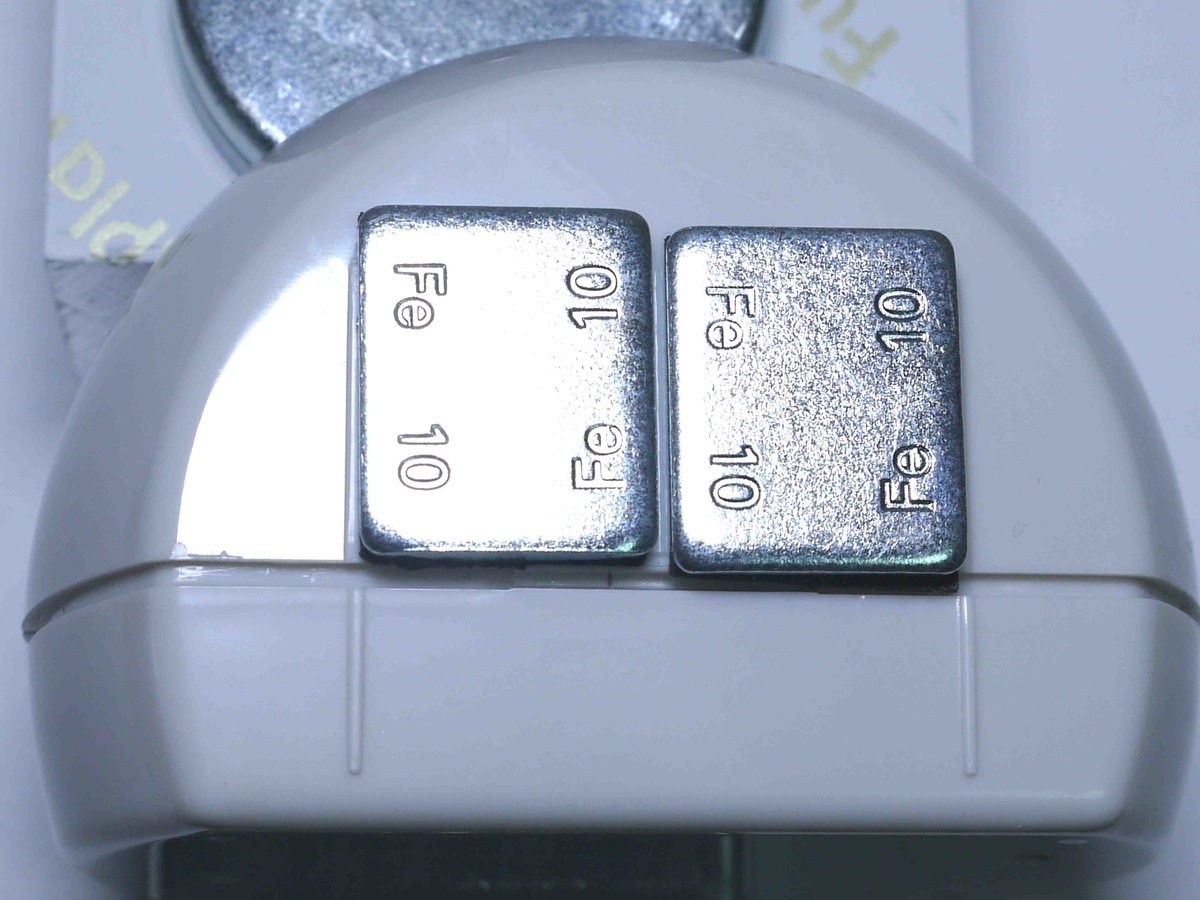

①、レターオープナーに鉄の重りを貼り付けます。
これは磁石に吸着させるためです。
10gx2の重りを貼り付けます。
重りには予め粘着シートがついているため、剥離紙を剥ぐだけで、貼り付けることができます。
レターオープナーの加工は、これで終わりです。

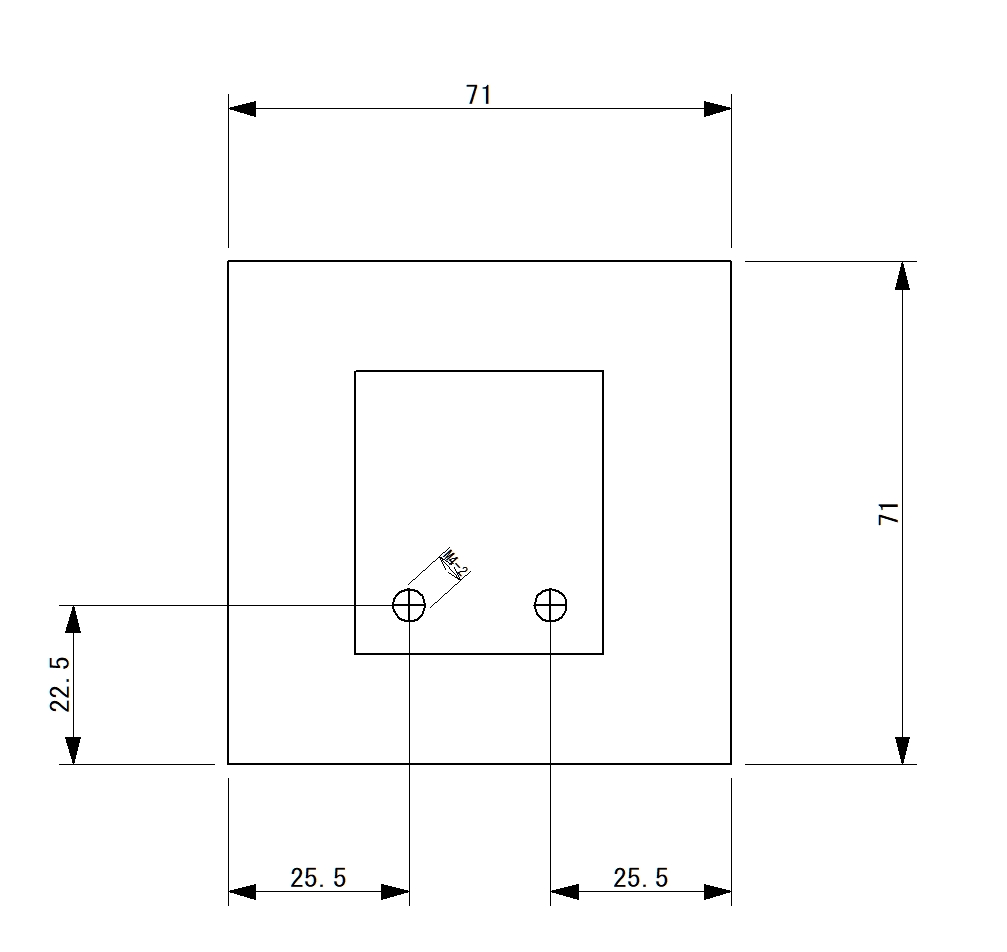

②、アルミ板(アルミ板というよりも、アルミブロックかな?)に直径3.3ミリの穴を2つ開けます。
穴の深さは、20mmとします。(実際に使われるのは10mm程度です。)

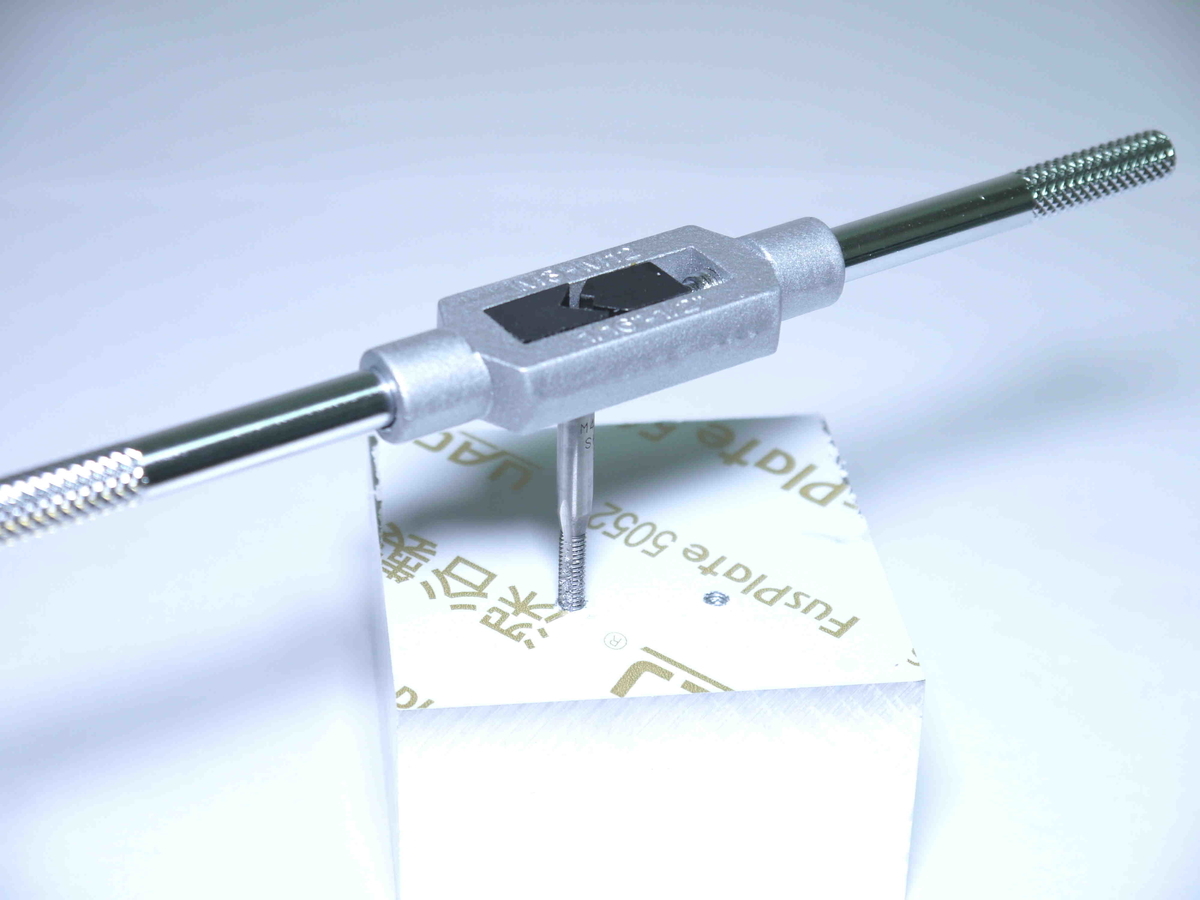

この穴に、M4のタップを切ります。

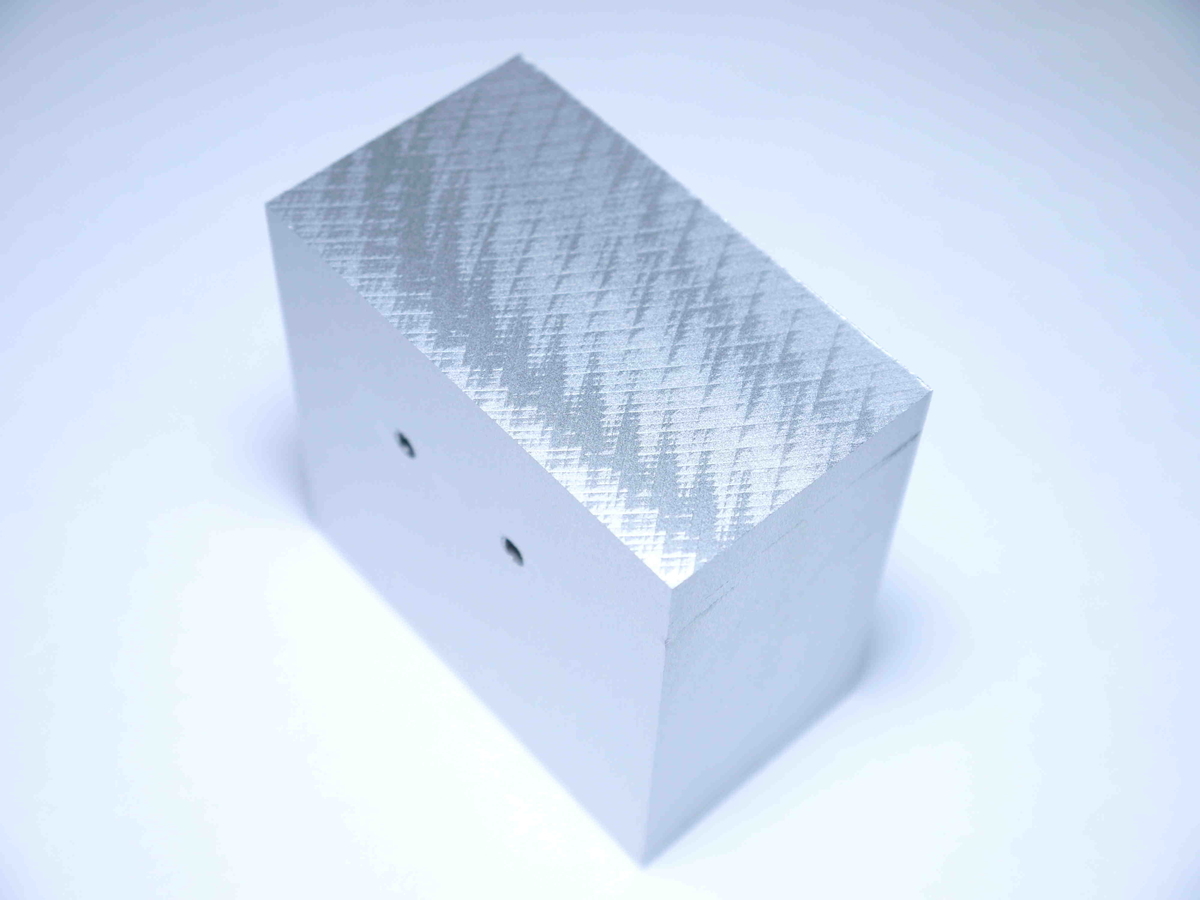

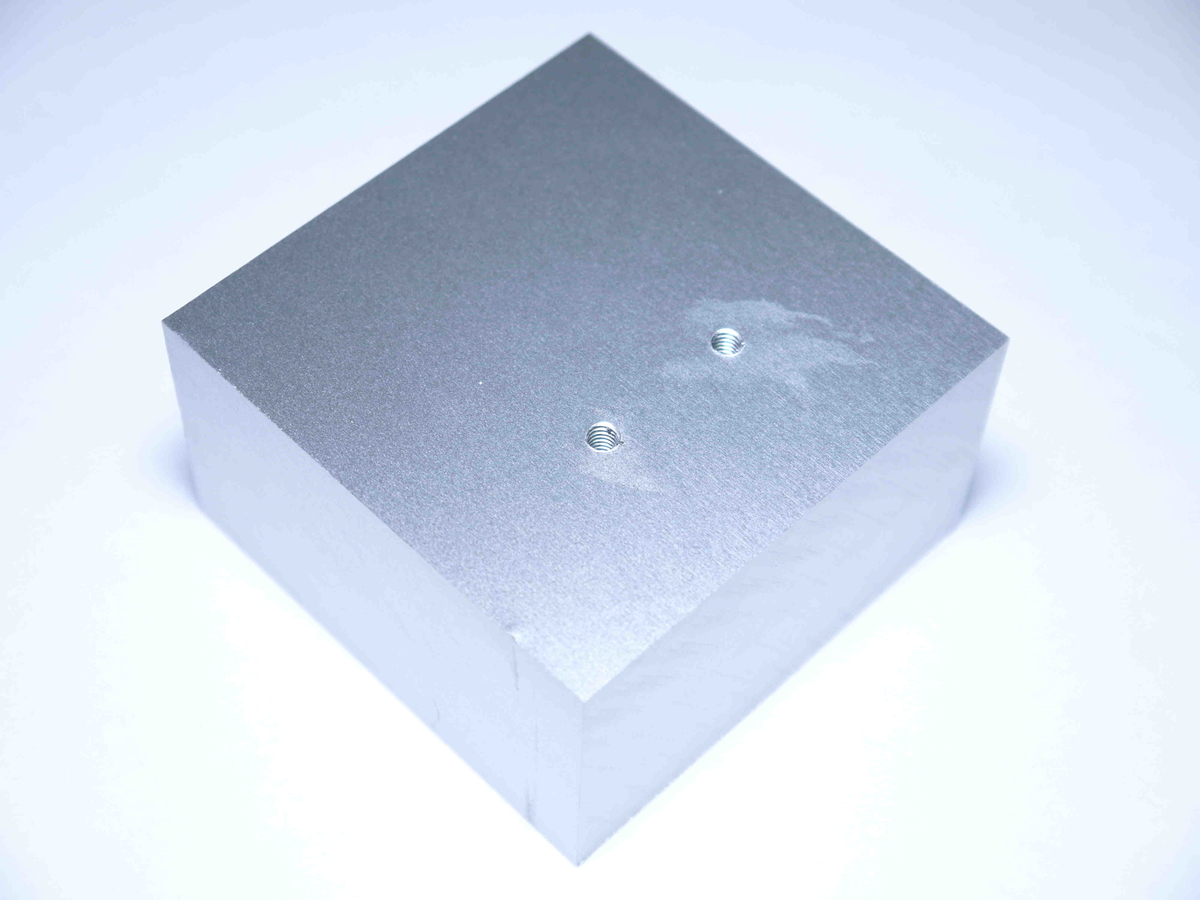

M4のネジ穴が開きました。
③、このアルミ板にアルマイト処理をして、擦り傷から守ります。
アルマイト処理とは、アルミの表面に酸化被膜を着けることを言います。
この処理によって、硬度が上がり傷がつきにくくなります。
この工程は、専門の会社に依頼します。(自宅で出来ない事は無いと思いますが、設備を揃えるのが大変です。また、ノウハウもありません。)
今回は、「光研電化」という会社が販売している「アルマボックス20」を使いました。
これは、対象物を箱に入れて送ると、アルマイト処理がされて返却されるという、便利なキットです。
送料込みで、12,100円(内税)でした。
(光研電化株式会社コーケン
TEL 045-932-5792 FAX 045-932-5799)
一週間もたたずに、届きました。

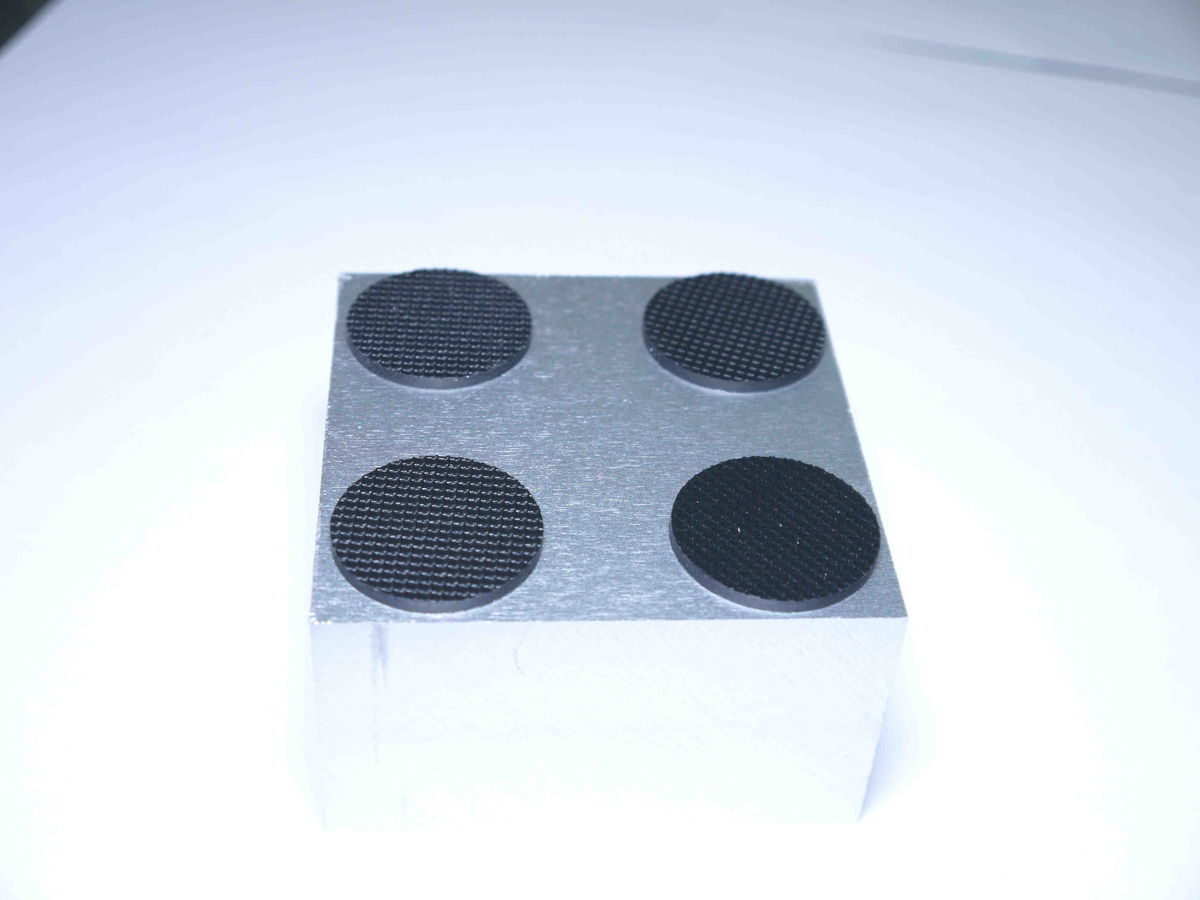

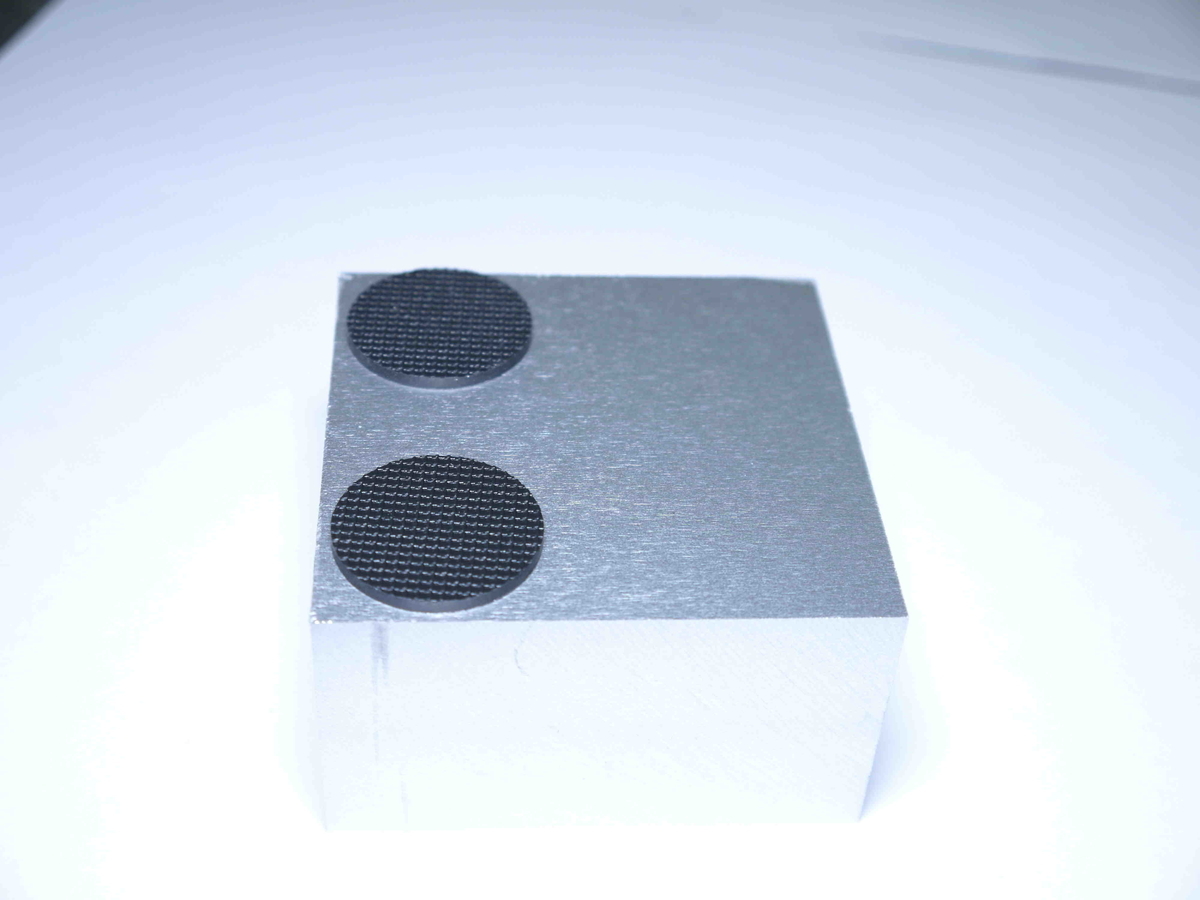

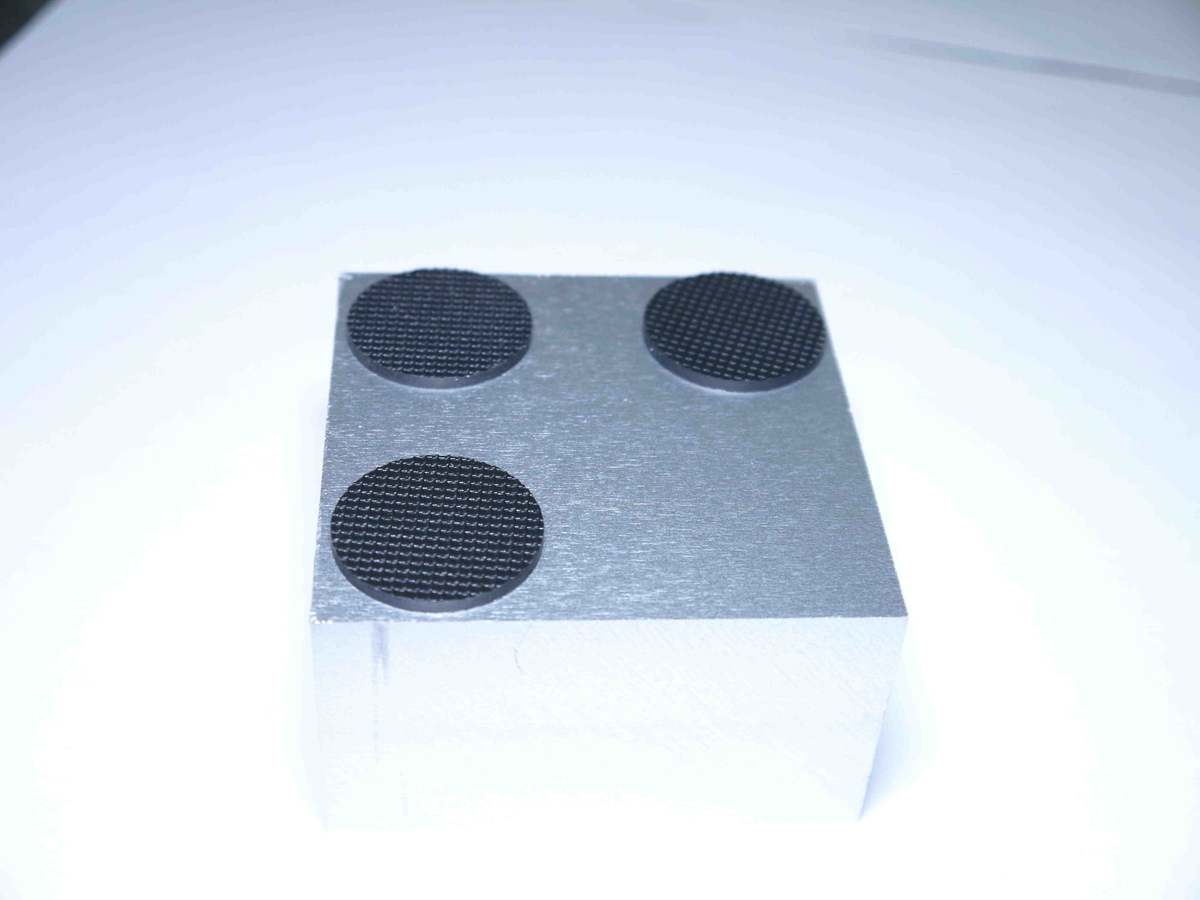

④、滑り止めパッドをアルミ板に貼ります。
ネジ穴を開けた面の反対面に、4つ貼り付けます。
滑り止めパッドが無いと、台が動いてしまい使い物になりません。

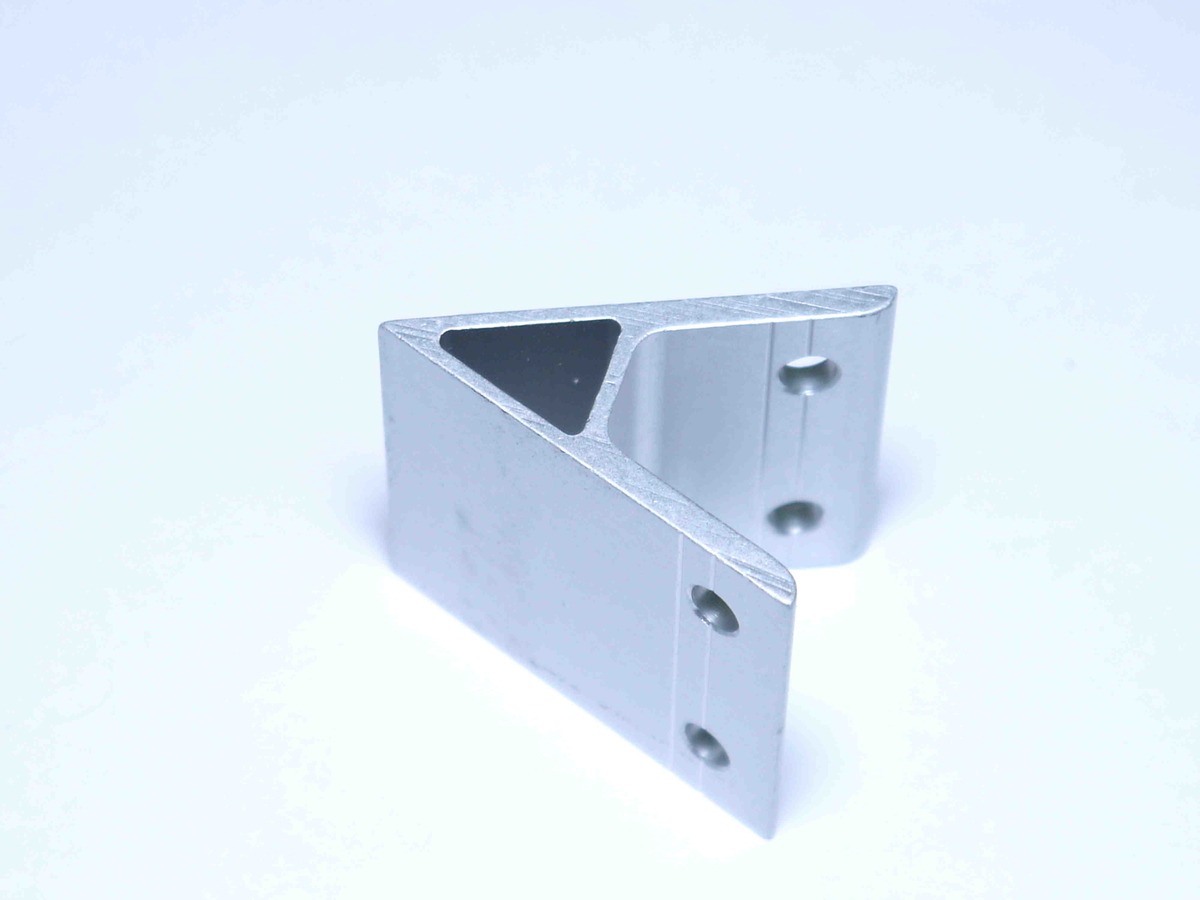

⑤、ブラケットを加工します。
今回の工作で使うブラケットは、対象物を45°の角度で取り付ける事が出来る物です。

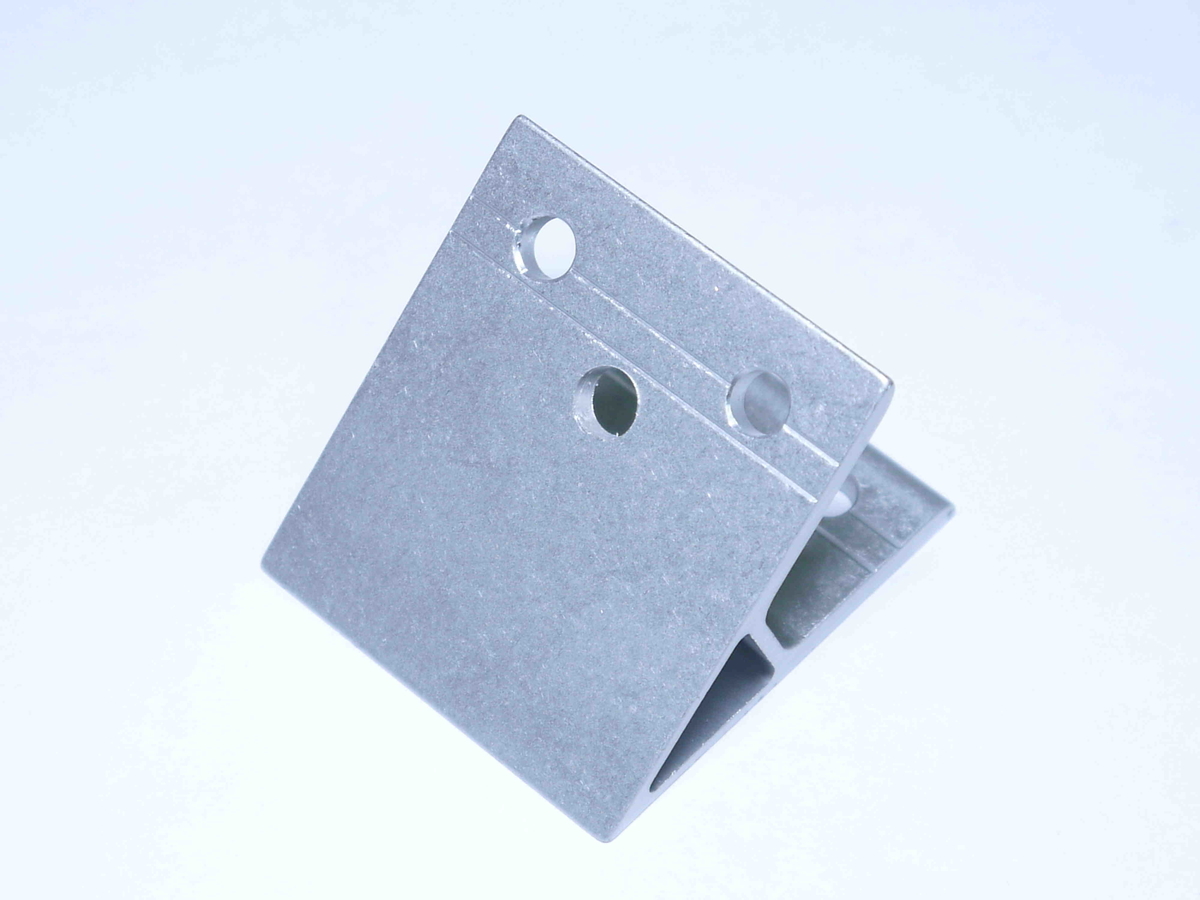

磁石をブラケットに取り付けるため、φ5mmの穴を開けます。

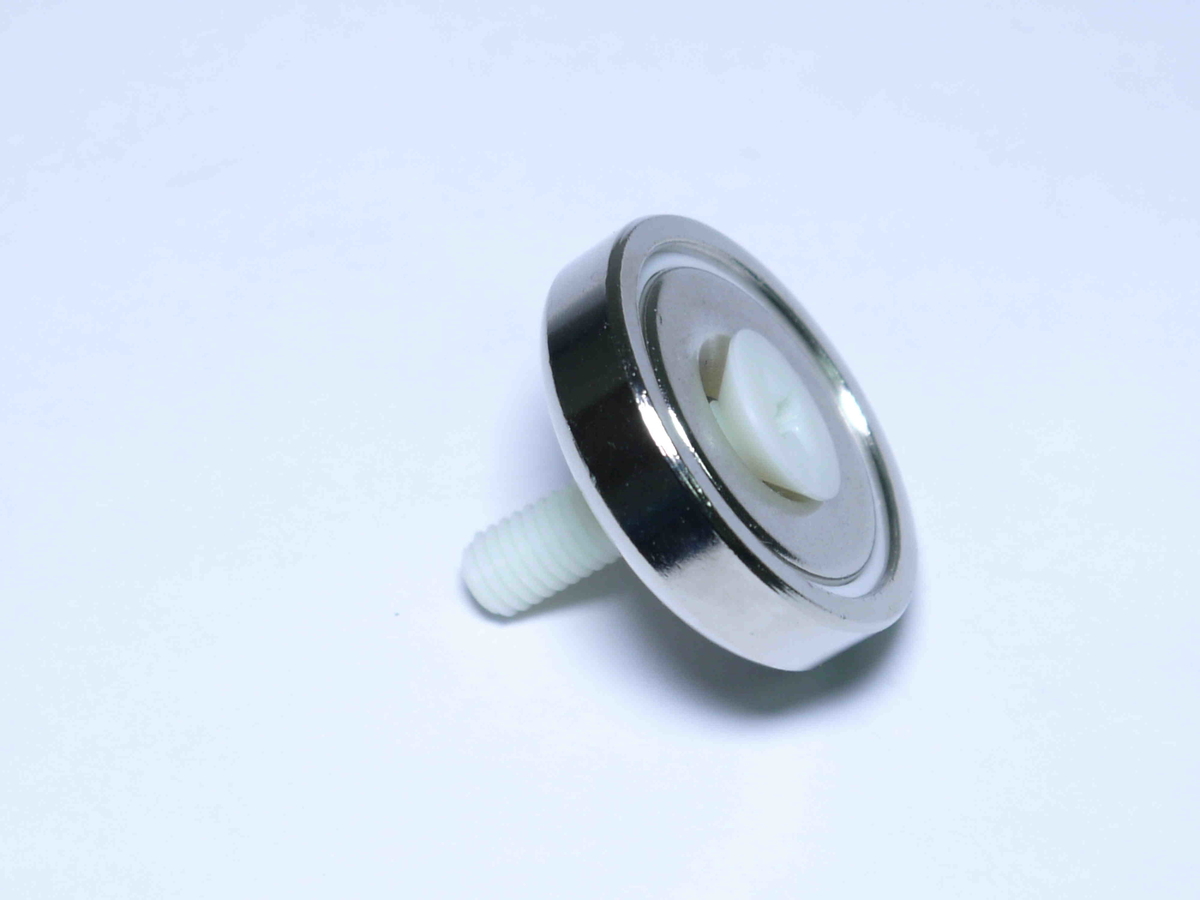

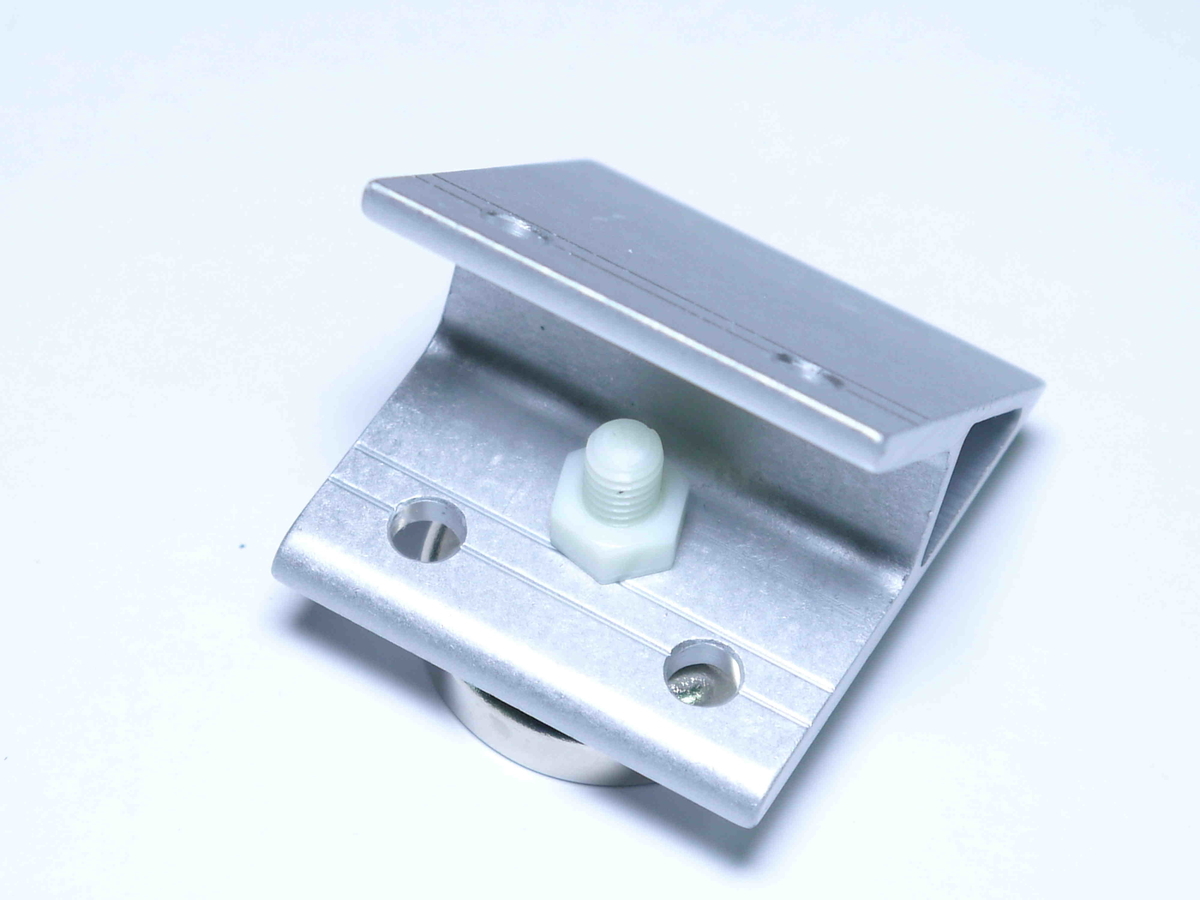

穴が開いたら、樹脂小ねじ ー> キャップ付きネオジム磁石 ー> プラスチック ワッシャー ー>ブラケット ー> 樹脂ナット の順で取り付けます。
樹脂ネジ、プラスチックワッシャーは、「異種金属接触腐食」を防ぐために使用しています。
ブラケットがアルミ製で、ネオジム磁石のキャップが鉄製(メッキ付き)なので、直接接触すると、異種の金属が混在している状態となり、電食が発生します。

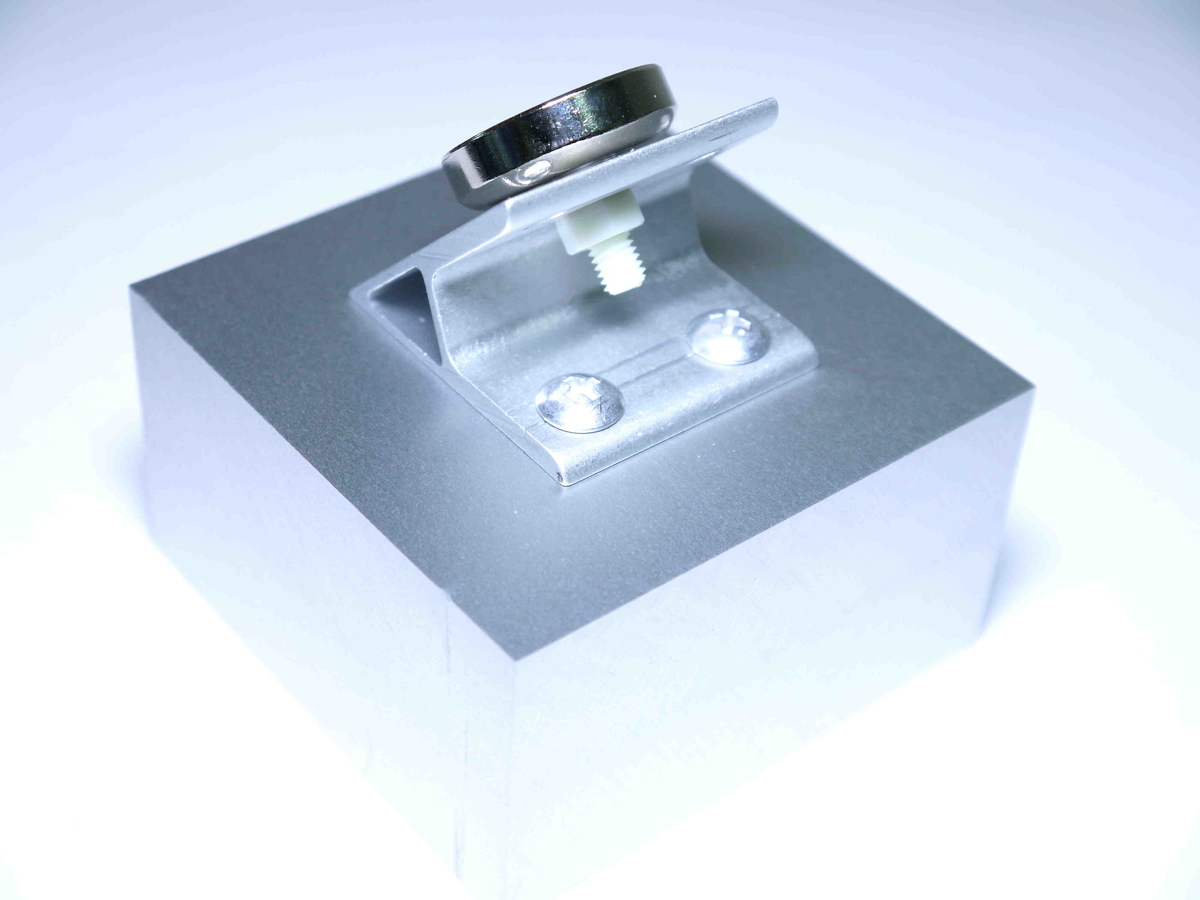

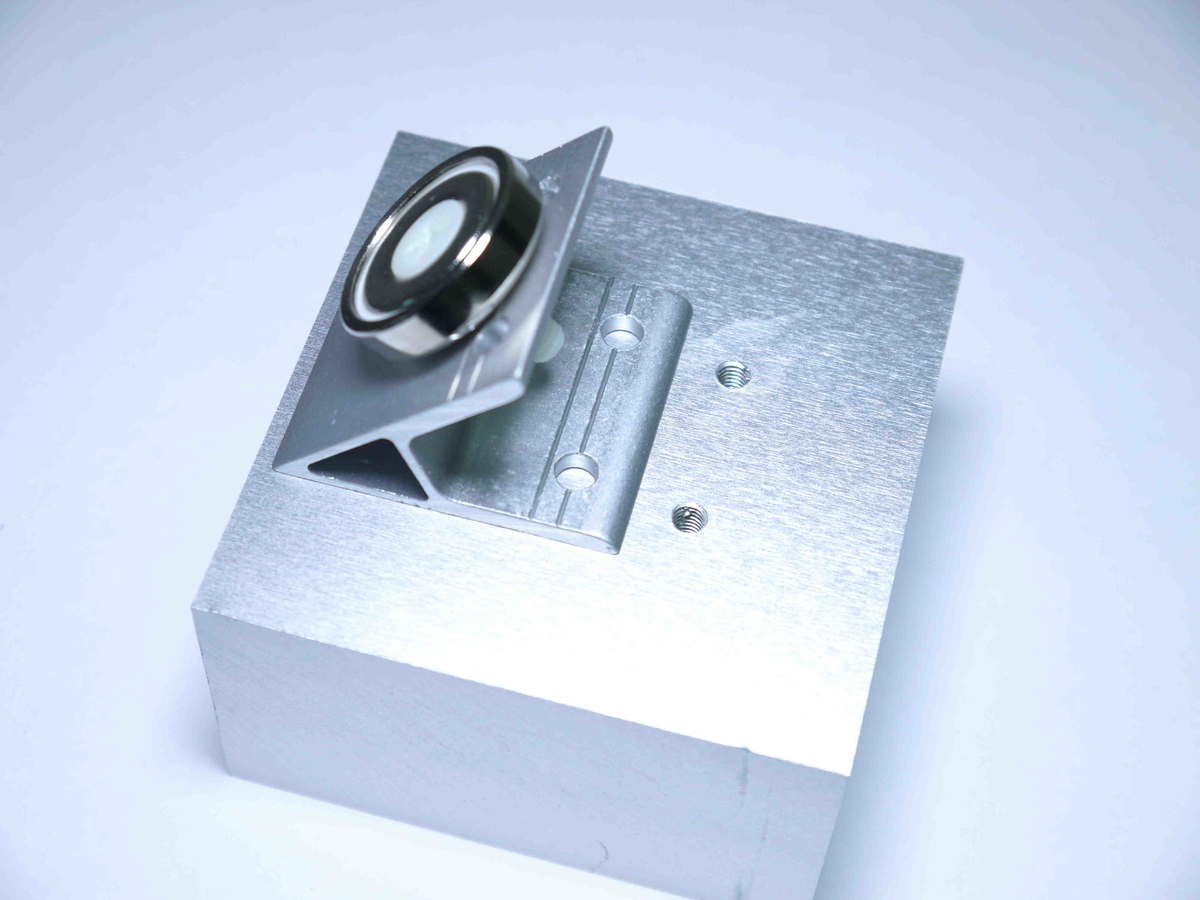

⑥、ブラケットをアルミ板にネジ止めします。
小ネジはアルミ製か樹脂の小ネジを使ってください。鉄のネジを使うと腐食します。
今回はトラスネジを使いましたが、ナベでも構いません。
※ネジには、必要に応じてネジロック を使います。

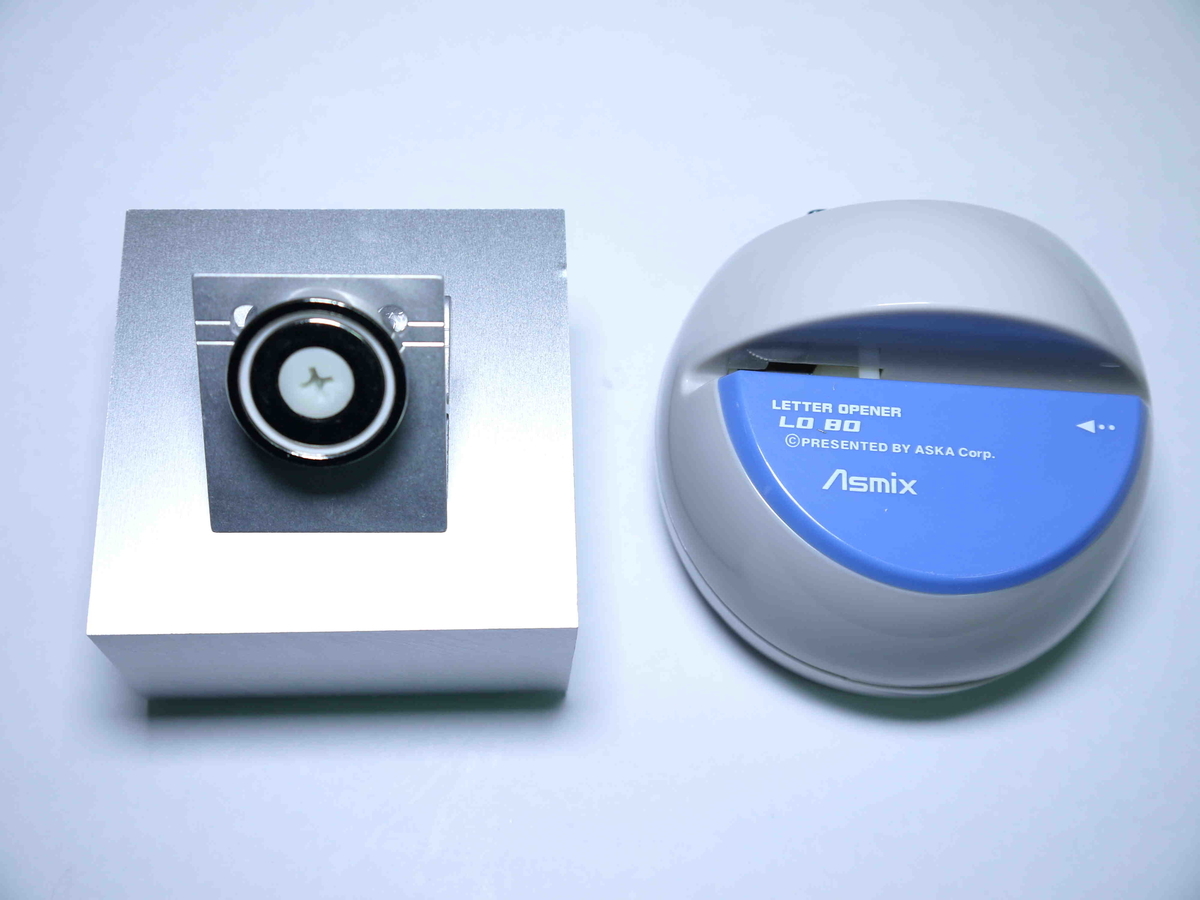

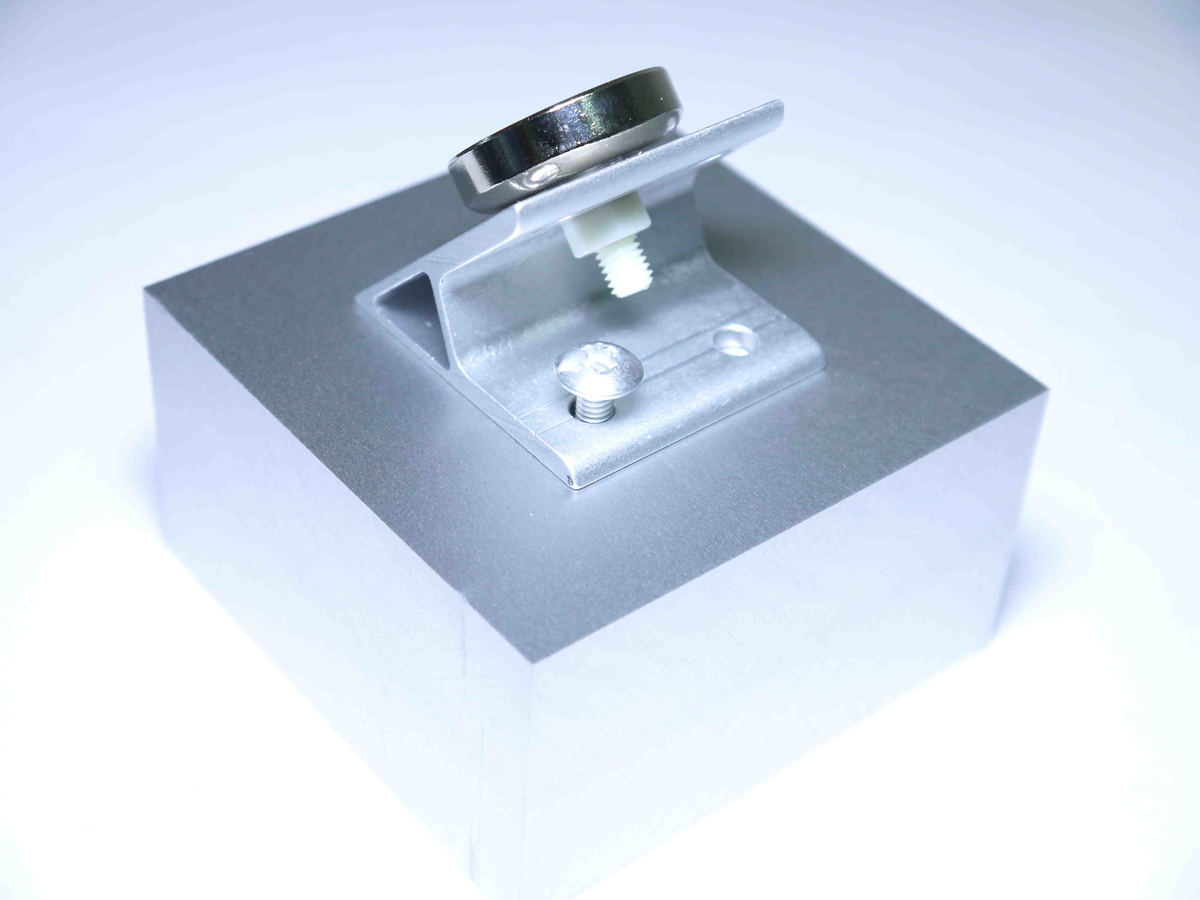

⑦、レターオープナーと台を 磁石でくっつけます。
(磁石が強力なので、指を挟まないように注意。)
これで出来上がりです。
◯使ってみる

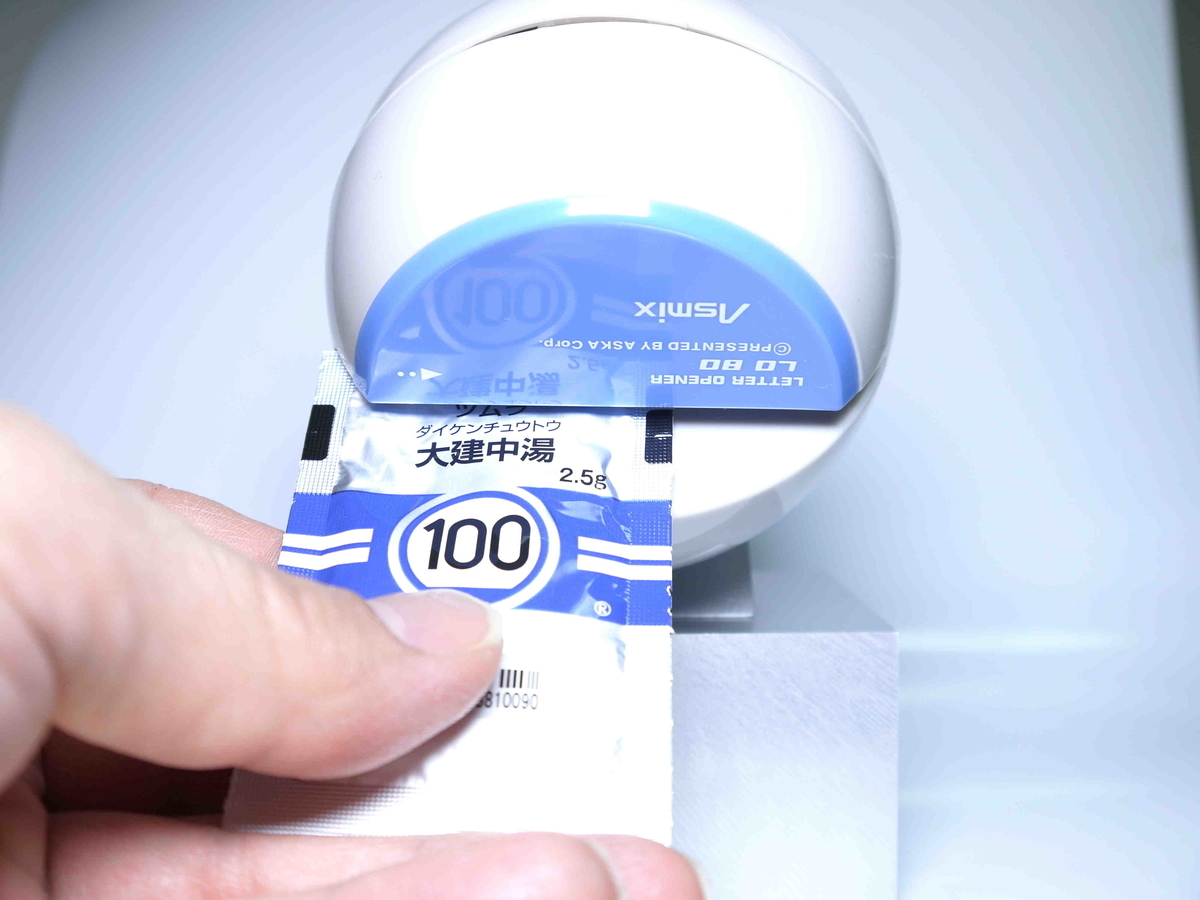

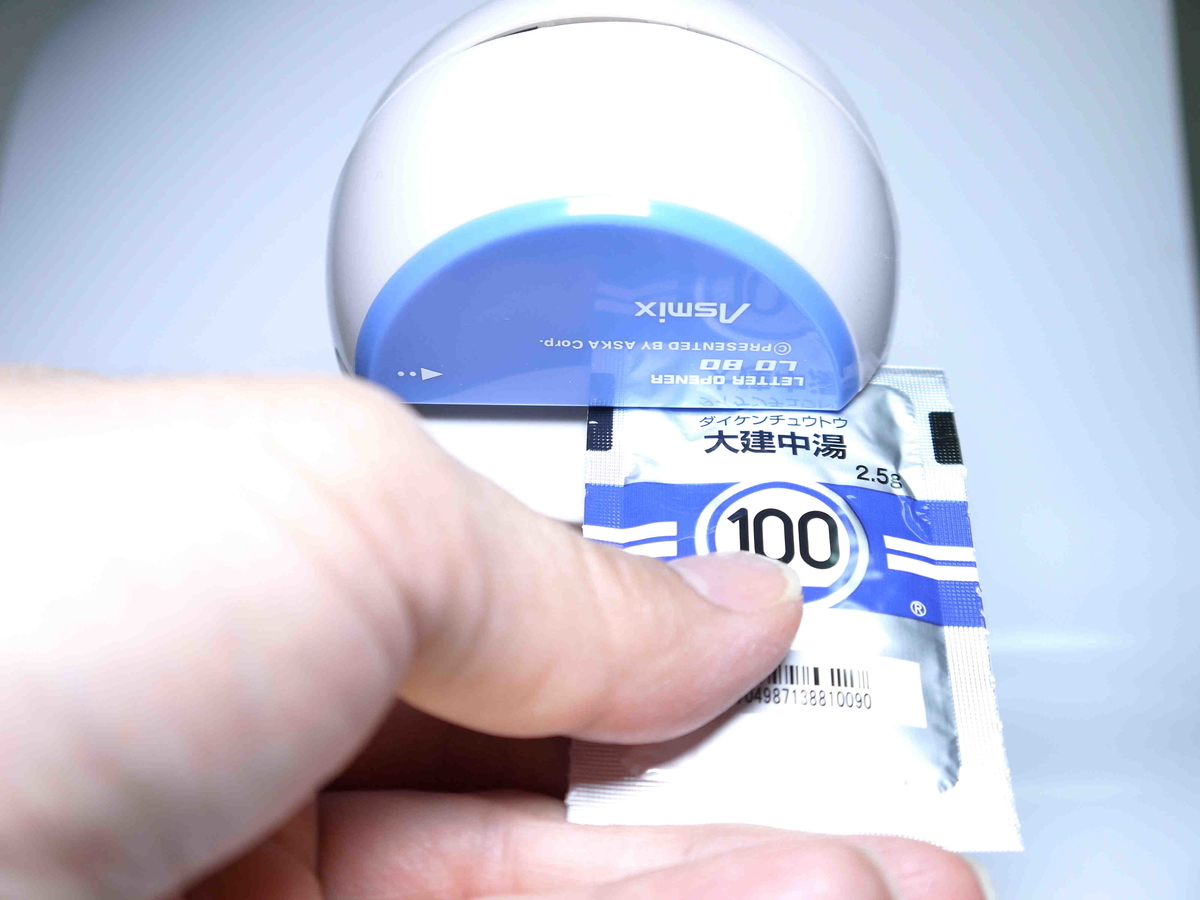

動作は「旧型」と変わりません。綺麗に切れます。

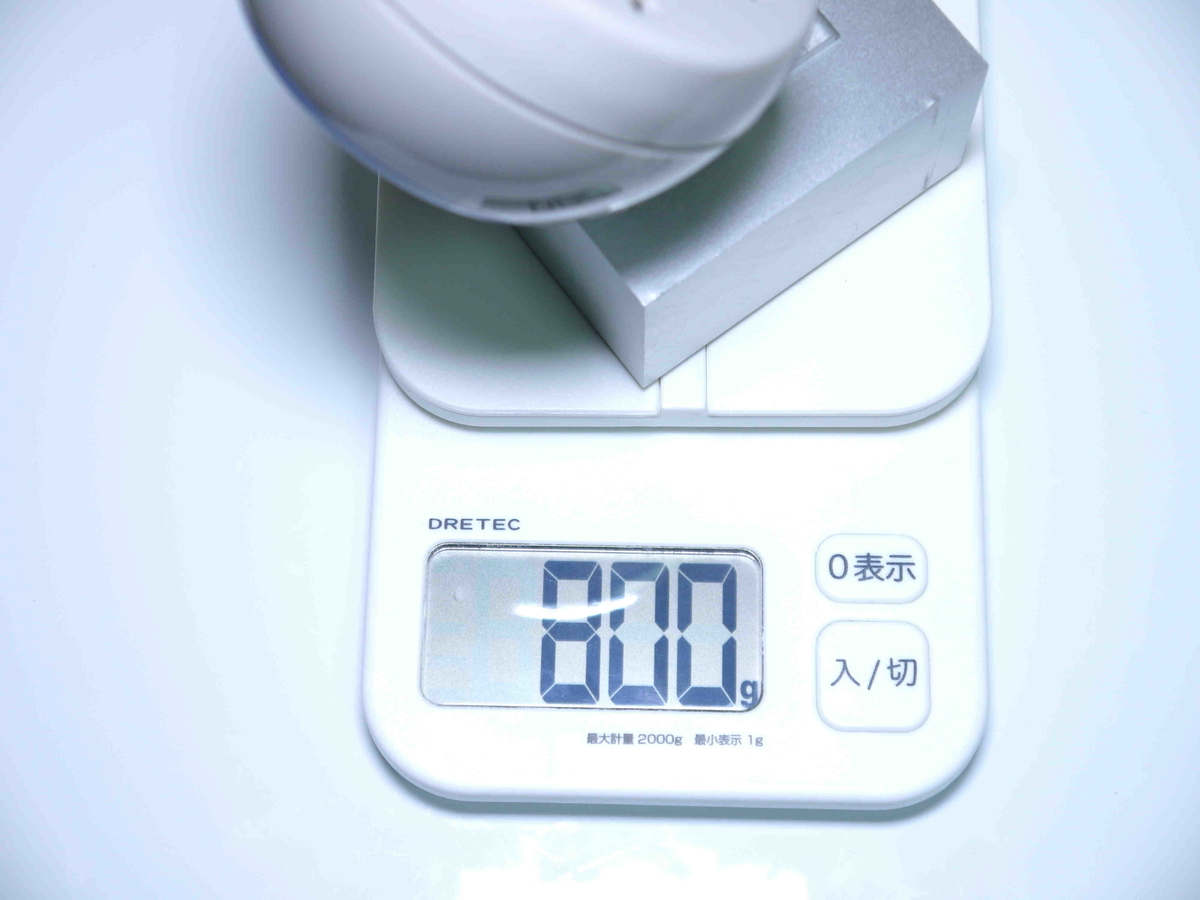

重量 :800g

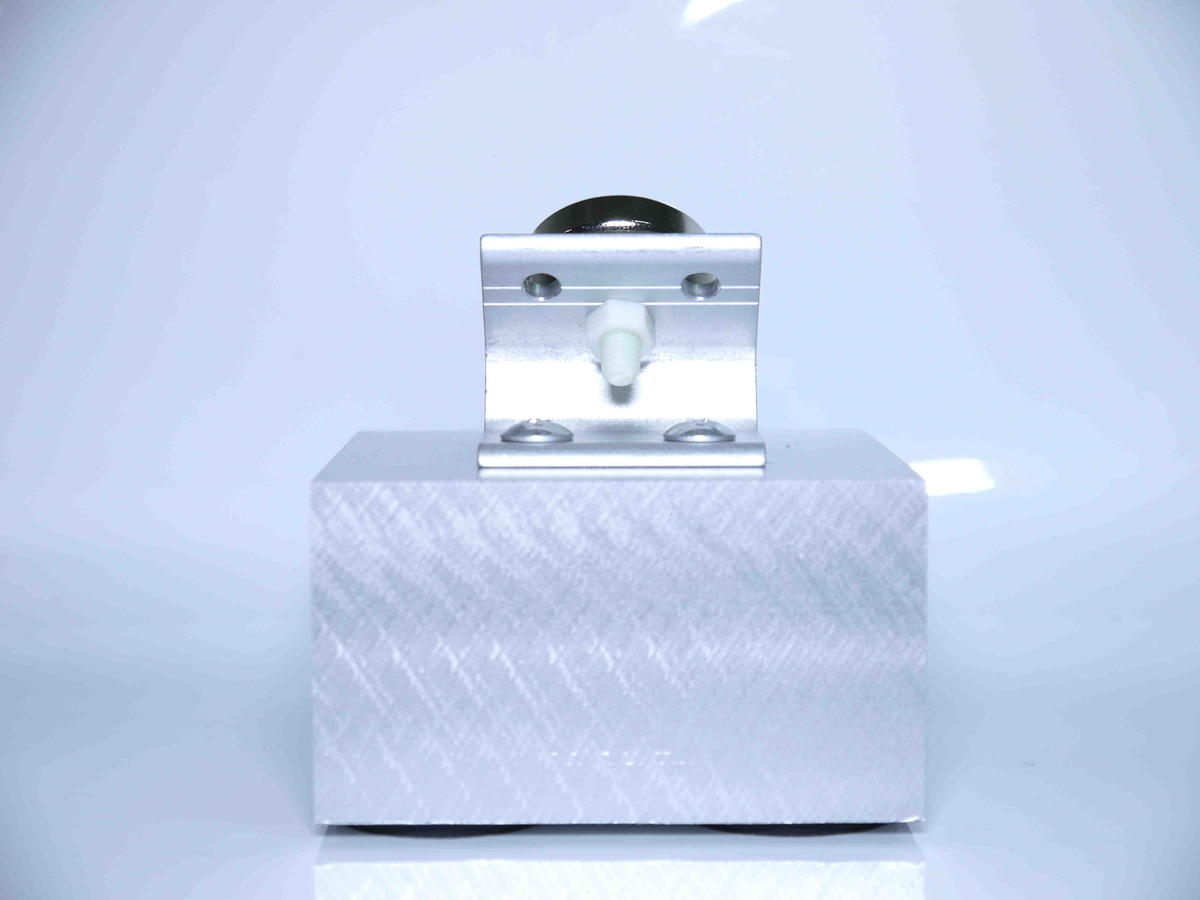

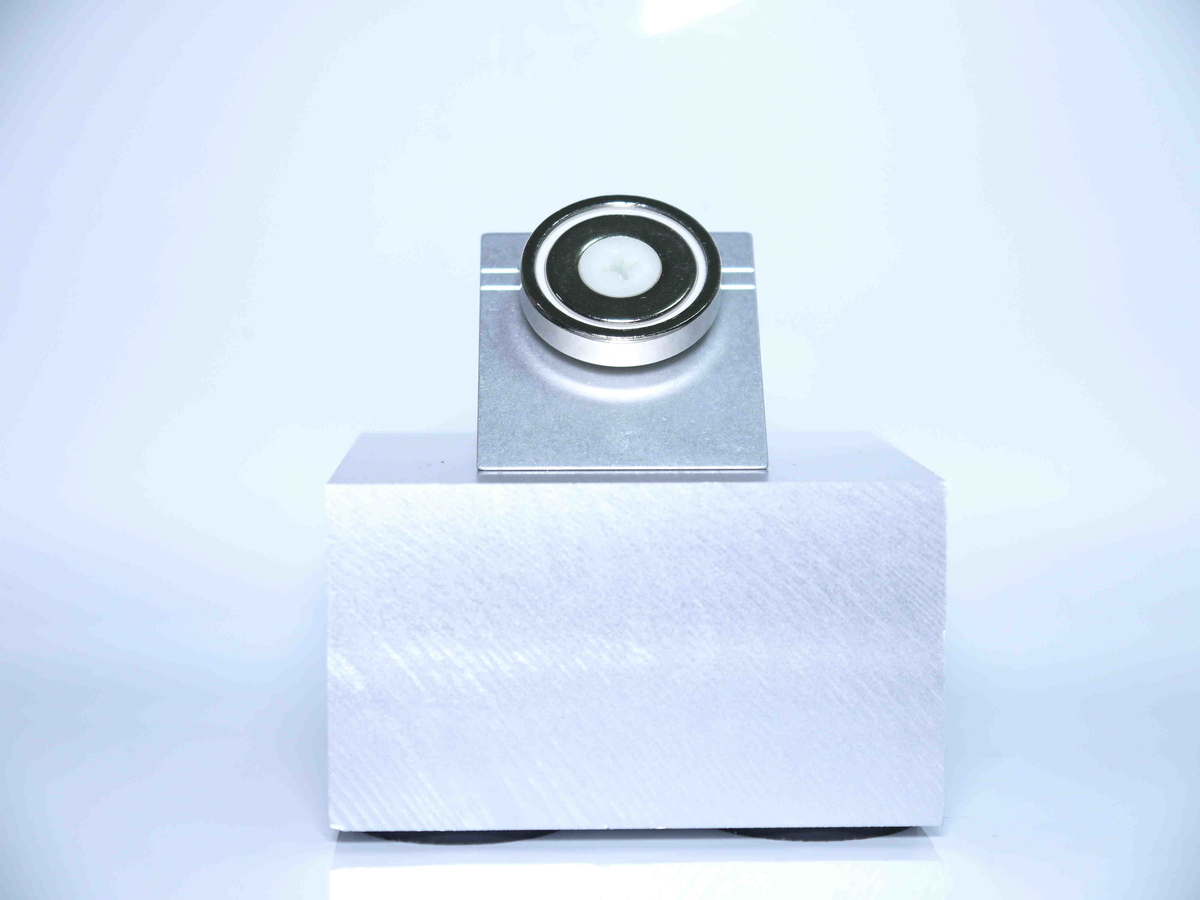

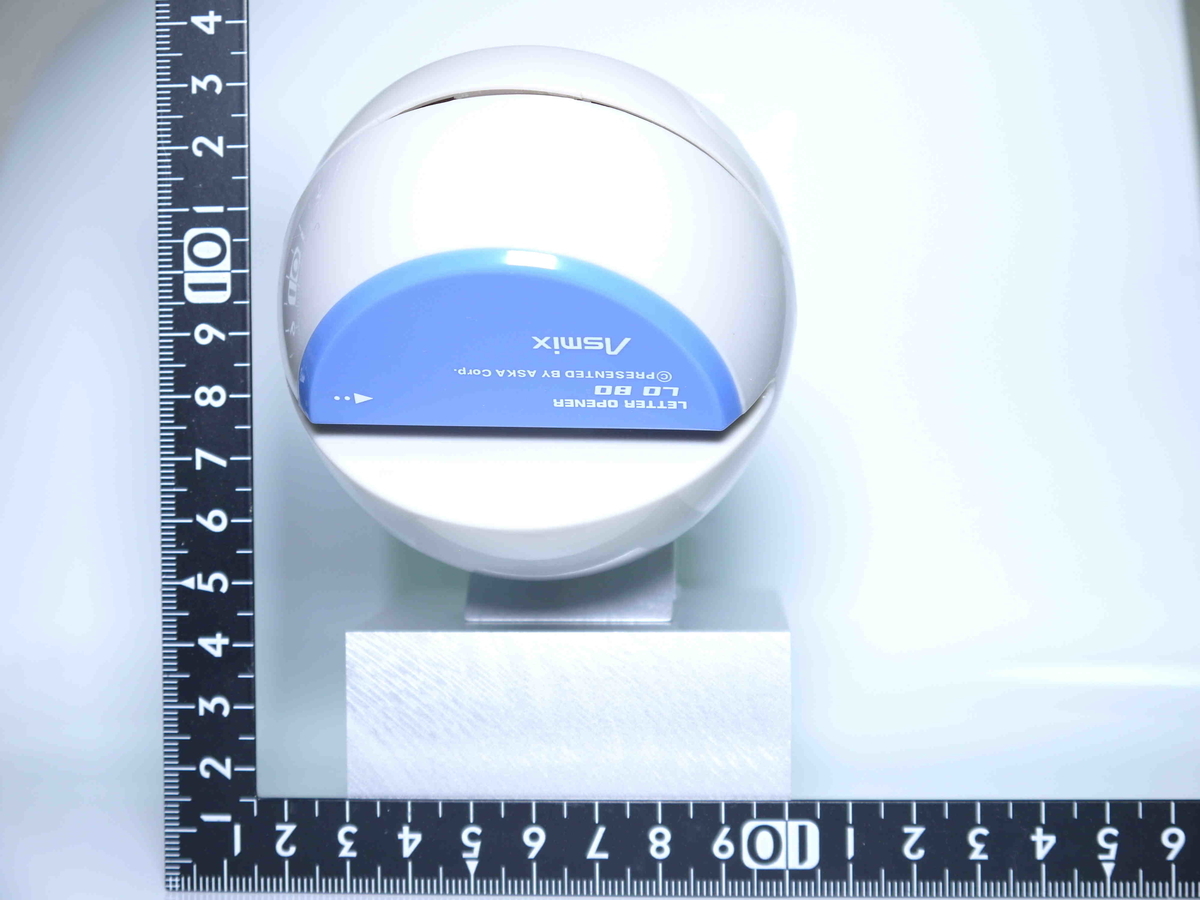

前から見たところ

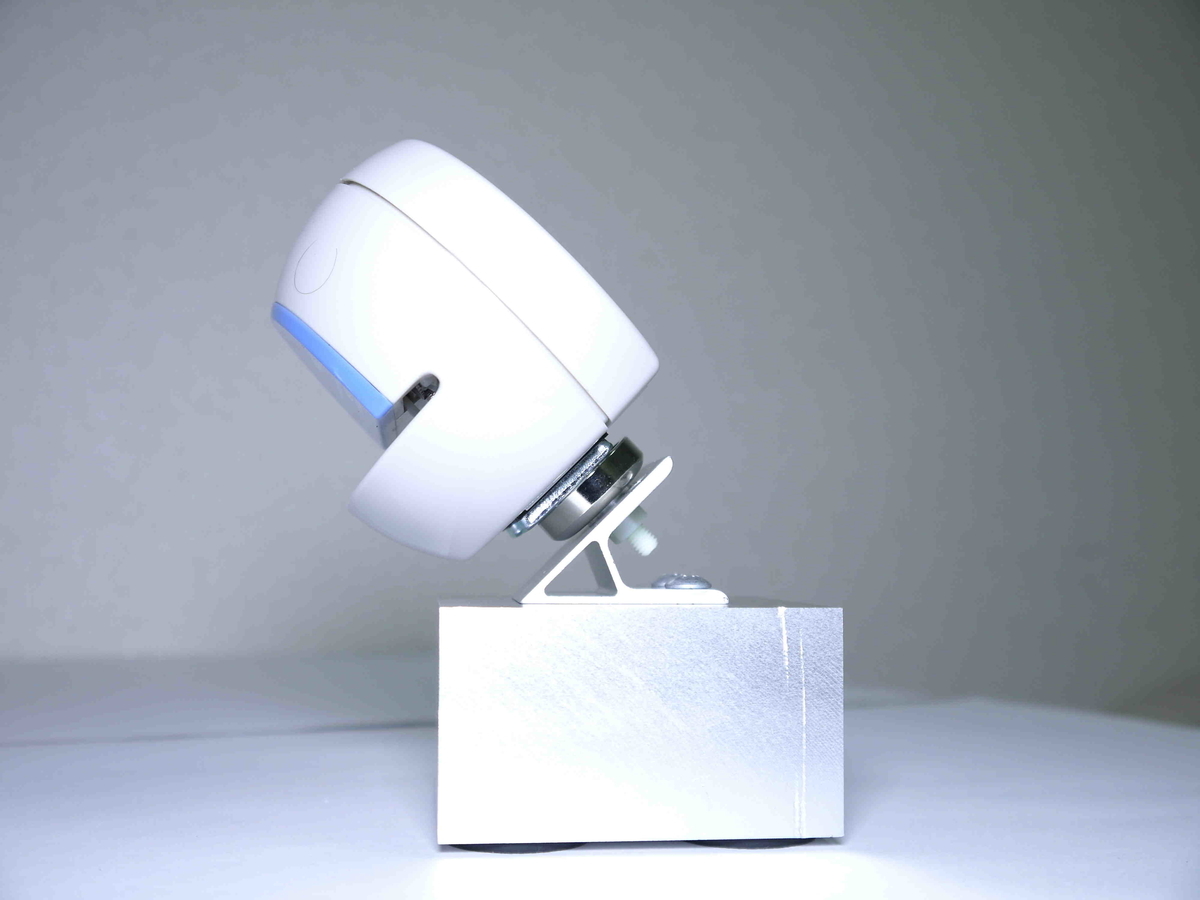

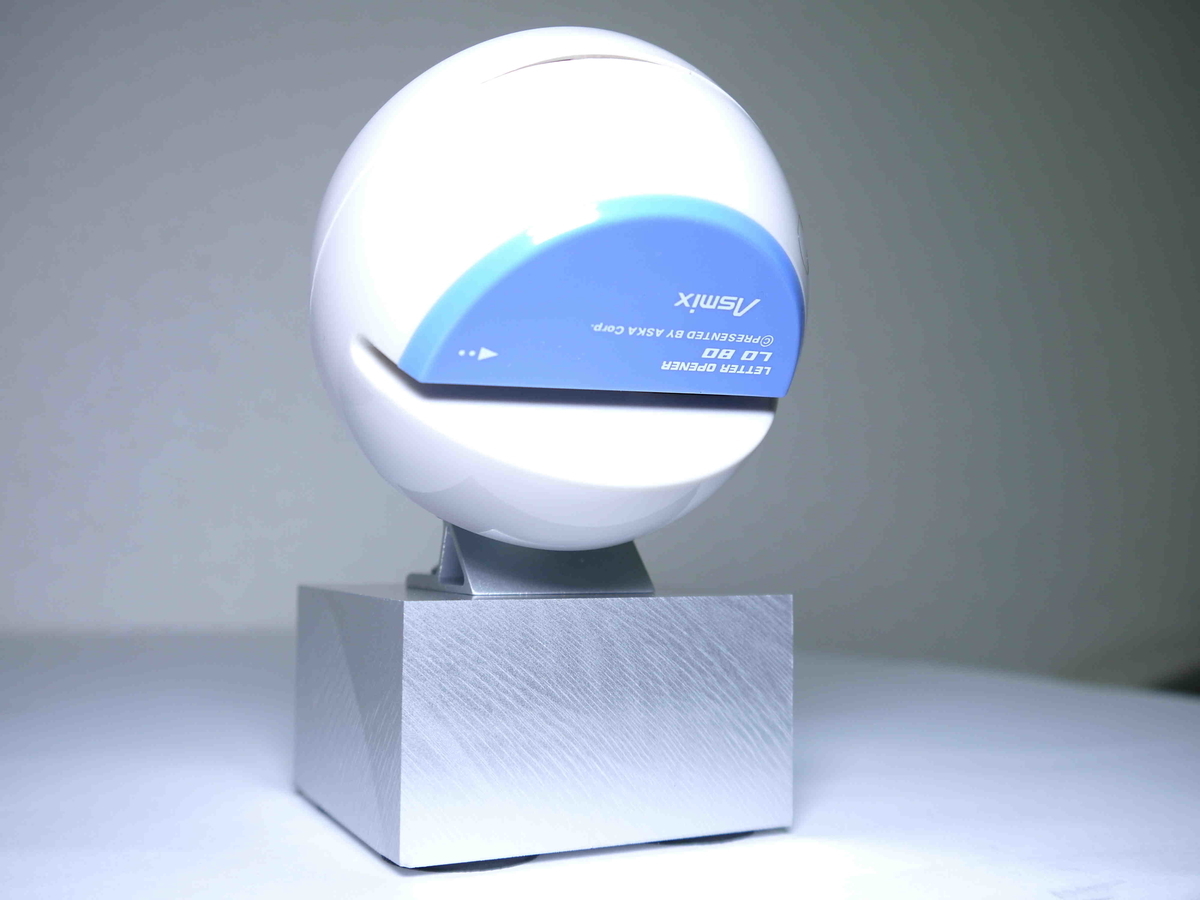

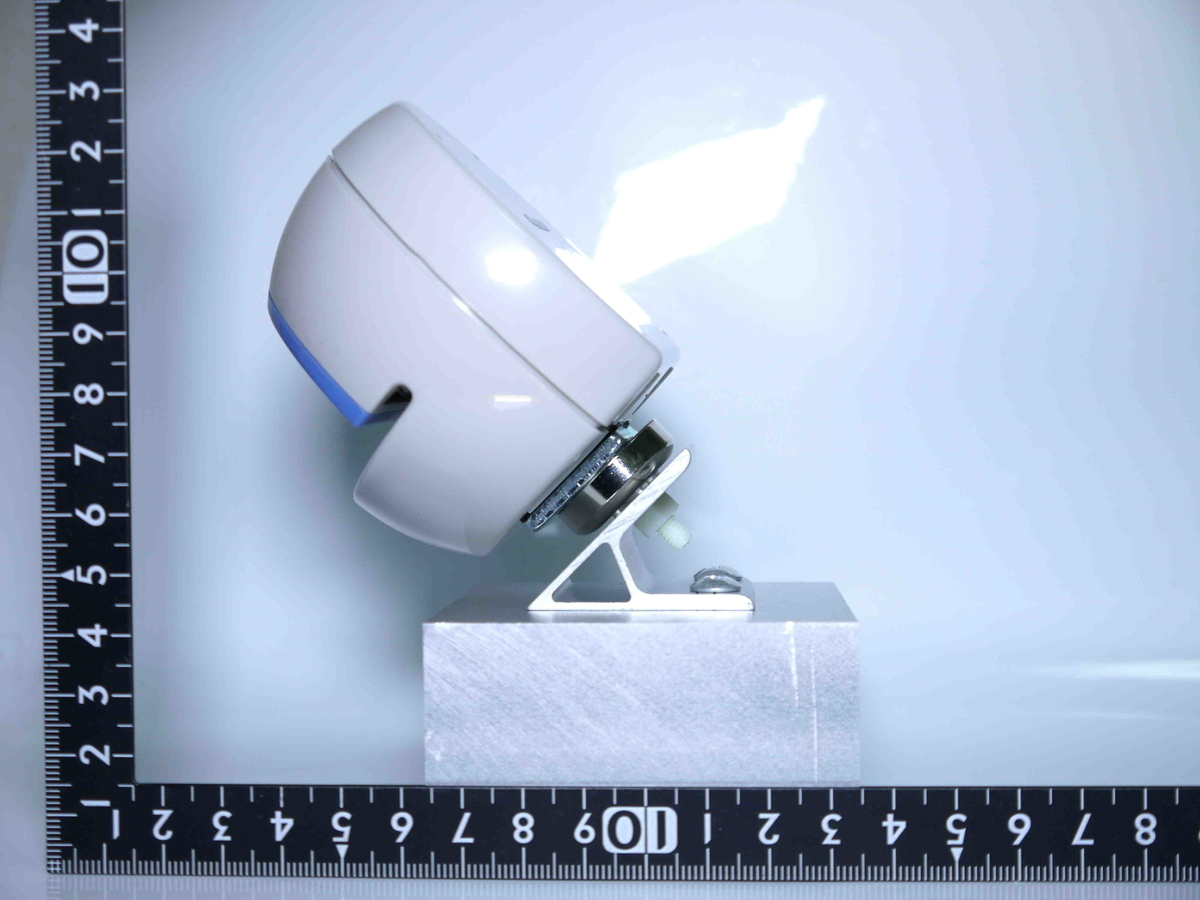

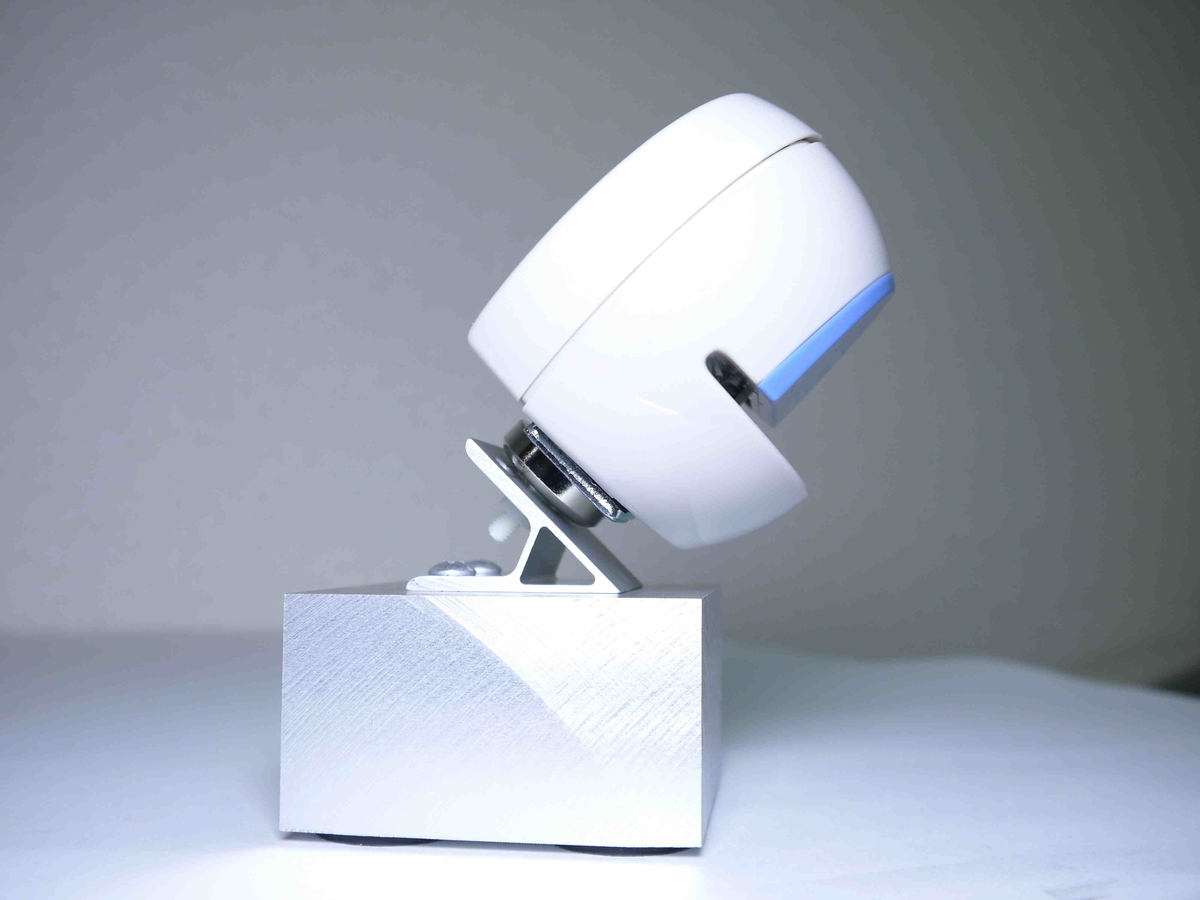

横から見たところ
◯結論

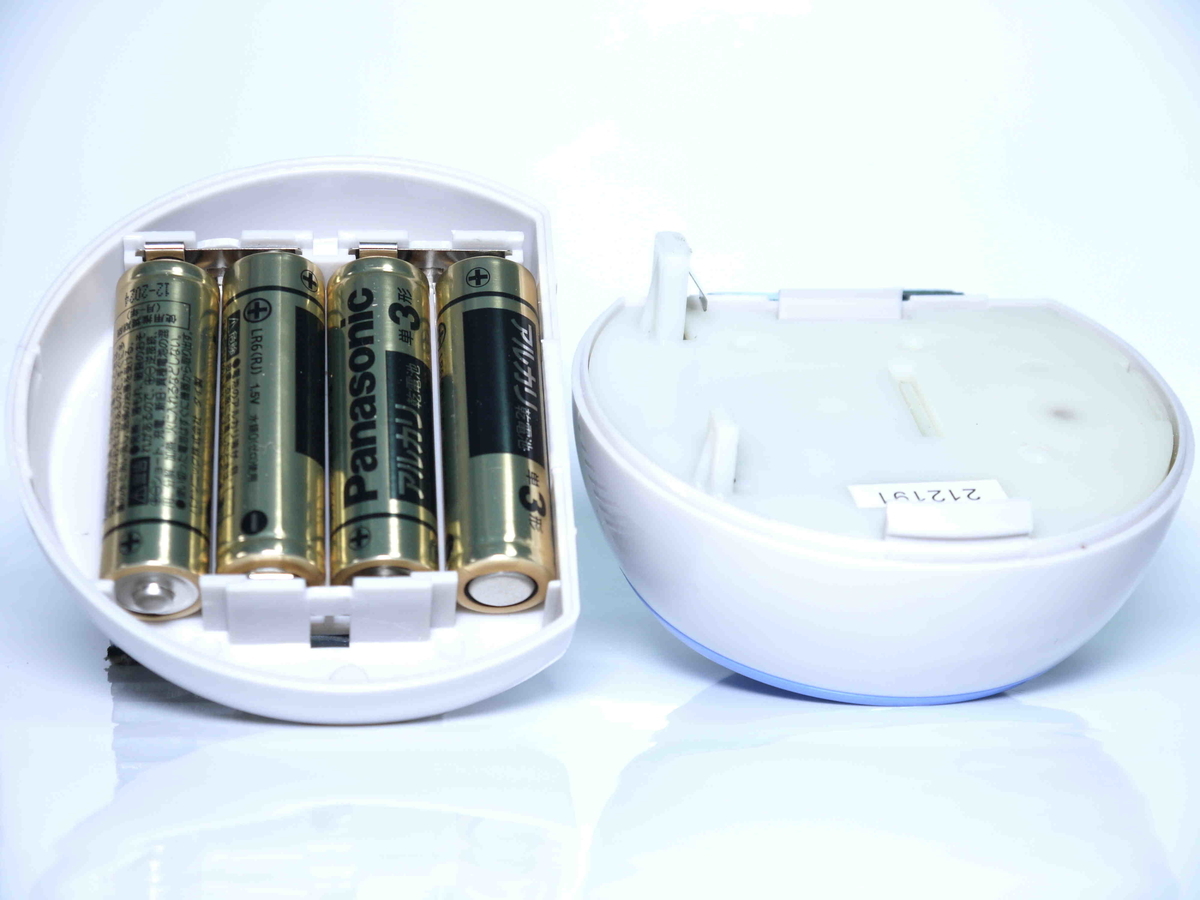

単三電池を4本使用。(電池は別売)
電池ホルダーが簡単に開いてしまうので、テープで止めた方が良いかも。

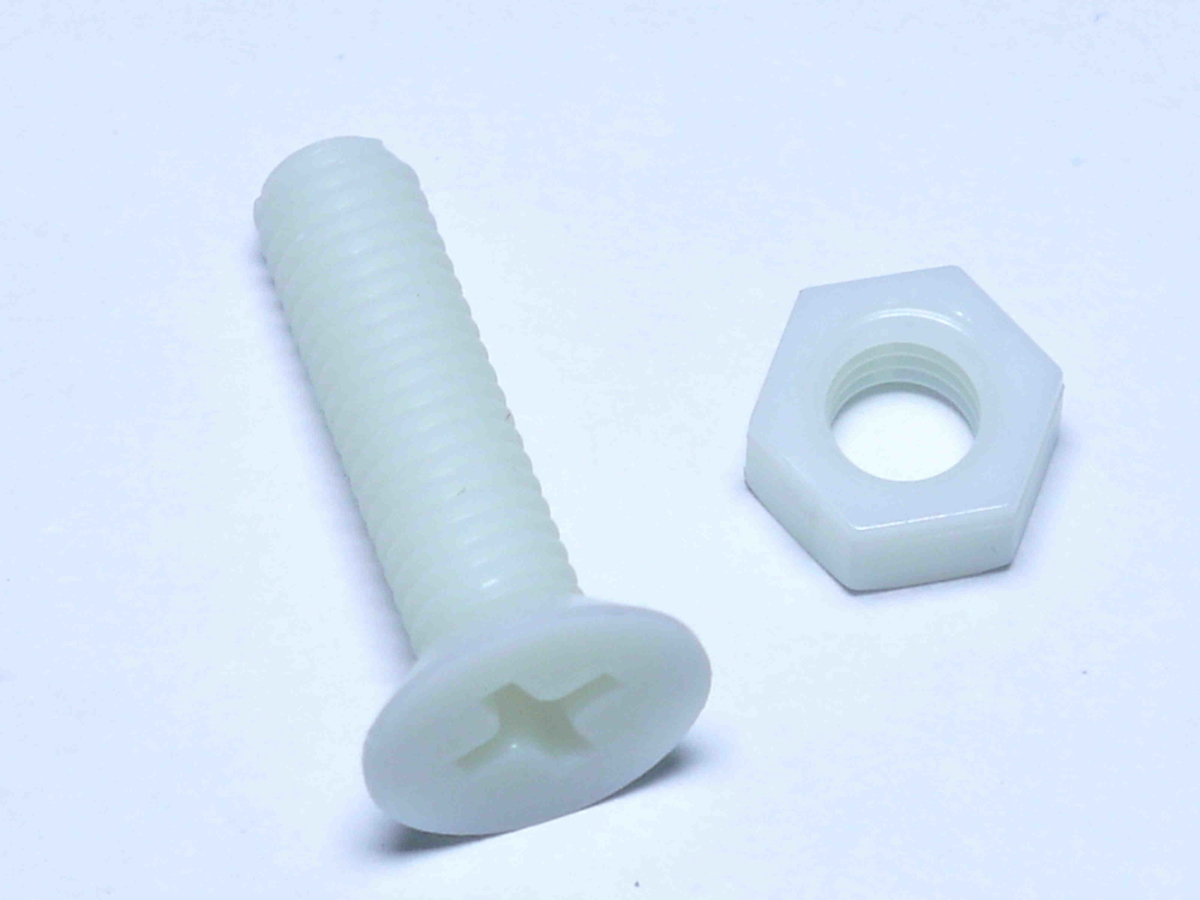

レニー製の樹脂ネジを使いました。耐熱性に優れる素材ですが、今回は関係ありません。
(ホールソーの跡が残っています。)
ボディをアルマイト処理にしましたが、硬質アルマイト処理した方が、更に硬くなります。
なんといっても、アルミニウムの塊が壮観です。一般家庭では、見かけない大きさの金属塊です。
格好良くできたので
めでたしめでたし
