左手のみ

左手のみで生活すると 自助具(ガジェット?)を作る

モニター募集

先日、ジャーオープナーを3Dプリンターで出力したところ、とても良い感じに仕上がりました。

これです。

3Dプリンターを使って、ジャーオープナーを作る - 左手のみ



これはもう「お客様に出せる」レベルと言って良いでしょう。

そこで、次の段階、”ジャーオープナーのモニター”を募集します。

モニターという第三者の目から、どのように見えるのかは、私にとって、とても興味深い事です。



募集するモニターの条件は、病気や怪我等で、片手が不自由な方です。



この企画に賛同される方は、住所をメールで送って下さい。折り返し、ジャーオープナーを郵送いたします。

メールアドレスは「until_june_30th@patapi.sakura.ne.jp」です。

ジャーオープナーが届きましたら、1週間(程度)試用していただき、レポートのご記入をお願いします。

モニターの報酬はありません。

ジャーオープナーの返却は不要です。



モニターレポートは、以下について記述してください。記名は不要です。

1、ジャーオープナーは役に立ちましたか?

2、ジャーオープナーの大きさ(重さ)はどうですか?

3、ジャーオープナーの色はどうですか?

4、販売価格は1300円程度を想定しています。高い(又は安い)と思いますか?

5、その他、思いつく事があれば、記入してください。

6、シリアルナンバー



記述例 ------------------------------------------------------------

1,全く、役に立たない。

2,大きすぎる、 重すぎる。

3,白すぎる。

4,1300円は高い。タダでも高い。

5,3Dプリンターは密造拳銃を作るための機械です。法律で厳重に取り締まる必要があります!

6,001試4ーxxx

—---------------------------------------------------------------------



メールアドレス(配達先、レポート)

until_june_30th@patapi.sakura.ne.jp



先着10名様まで。

期間は2023年6月末日までです。

質問等がありましたら、コメント欄にご記入をお願いします。

この件に関する住所やメールアドレス等の情報は、保存しません。



腕時計のバックルを片手で外す

腕時計のバックルを片手で外す



腕時計の話です。

私は右手に麻痺が有り、左手しか使えません。

腕時計を使う時は、左手に嵌めます。右手に嵌めると、腕時計を思い通りの方向に向ける事ができないからです。

片手で腕時計を嵌めるのは簡単です。バックルをテーブルなどに、押し付けるだけです 。

バックルを            押し付けると           嵌まる


ところが、嵌めた腕時計を外す時に、問題が発生します。

片麻痺だと、腕時計のバックルを外すことに難儀します。

(ここでは、「三ツ折れプッシュタイプ中留」の留め金のみを対象とします。他のタイプは所有していないので、分かりません。)

時計を外す時は、バックルのプッシュボタンを、上下から押さえる必要があります。



同時に押さえないと、外れない。



単体の腕時計だと、簡単。



その動作ができません。

プッシュボタンが1つならば、何とか押せるでしょう。しかし、プッシュボタンは2つ有り、しかも ボタンの位置は対向しています。

う~む。。。

最終的に、割り箸(棒状の物)を持ち、台(ここでは紅茶の缶)で挟む事により、なんとか外しましたが、スマートな手段とは言えません。



割り箸を持ち           台に押し付けると         何とか外れた。



そこで「腕時計のバックルを、片手で外す自助具」を作ってみます。

なお、衛生的に好ましくないので、歯を使う事は考えません。



◯材料

3 Dプリンターのフィラメント PLA plus

PLA Plus 3D フィラメント 1.75mm、 SUNLU 3Dプリンター & 3Dペン用 PLA+ フィラメント、 高尺寸精度、高密度、許容誤差精度 +/- 0.02mm、1KG 青

¥2,299 税込   (Amazon)



滑り止めシート

サンコー ズレない 安心 滑り止めテープ カーペット マット 用 8枚入 おくだけ吸着 日本製 OK-805
サンコー三つ葉(Sanko Mitsuba)のストアを表示
¥458 税込   (Amazon



◯工作

図面を描いて、



3 Dプリンターで出力します。





滑り止めシートを自助具に合わせて切ります。



裏側に滑り止めシートを貼ります。

before                                                                                      after

これで、出来上がりです。



◯使ってみる

バックルを自助具の隙間に挟み、



スライドします。



そうすると、ボタンが押された状態になり、留め金が外れます。


簡単です。

◯ 結論

この自助具は、深さ8mmの溝が、30mmから17mmまで、徐々に狭くなって行く構造になっています。

溝に腕時計のバックルを挟み、横にスライドさせると、プッシュボタンが押され、バックルがリリースされます。



このサイズが汎用的かどうかは、分かりません。当方が所有する腕時計には、適当でした。



簡単な物なので、端材を組み合わせても作れます。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

と、ここまで書きましたが、腕時計のバンド自体を「伸びるバンド」に交換すれば、解決するような・・・ (=_=)





3 D プリンターで「置き鋏」を出力する・補遺

3 D プリンターで「置き鋏」を出力する・補遺



前回は左手用の置き鋏を作りましたが、右手用も作れます。

作業としては、左手用に描かれた図面を、CAD上で「ミラーリング」処理を行い、反転するだけです。

以降の作業は、左手用と同じです。(3Dプリンターで出力し、組み付けます。)

鏡面対称になっている「左利き用の握り鋏」があれば、理想的です。

(左利き用の握り鋏は、販売されている種類が少なく、しかも高価です。)

まあ、「右利き用の握り鋏」でも使えないことはありません。普通に切れます。

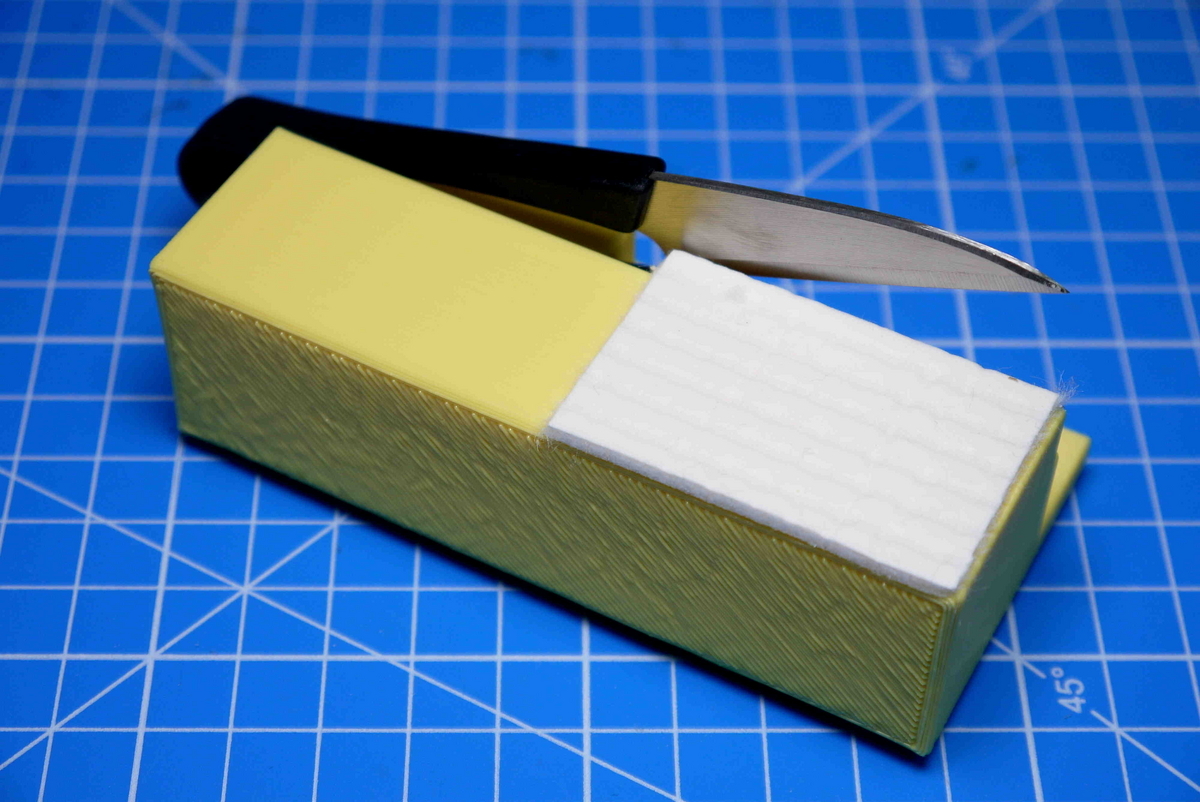

右手用(右利き用)の置き鋏。黄色にしてみました。

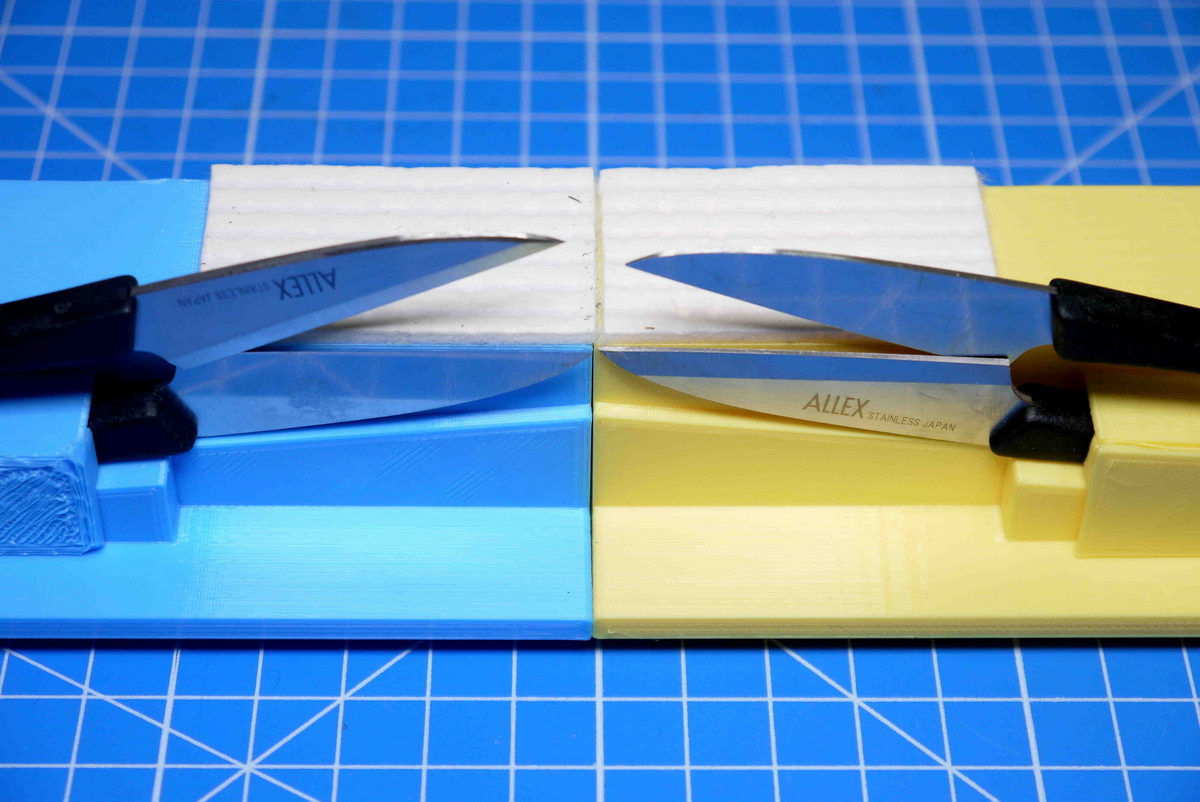

右利き用(黄色)と左利き用(ライトブルー)





3 D プリンターで「置き鋏」を出力する

3 D プリンターで「置き鋏」を出力する

置き鋏(おきばさみ)というのは、私が作成した自助具で、袋などを切るための道具です。

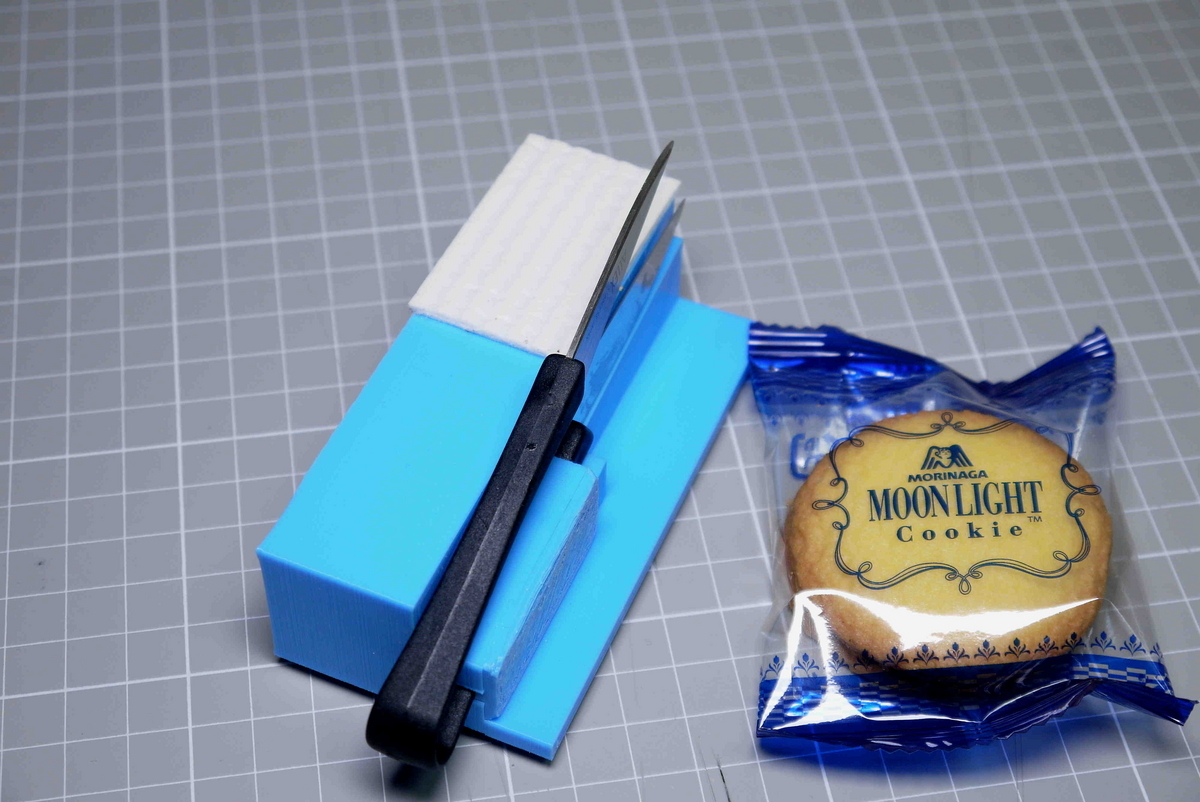

これ「置き鋏 Ver.2」



これを使うと、片手でお菓子の個別包装を開けることが出来ます。

粉薬のパックを開けることも可能です。



従来(Ver.2)は、鋏(市販品)にアクリル棒やステンレス板を組み合わせて作っていました.

今回それを新しく、3Dプリンターを使って作り直しました。

3Dプリンターを使うことによって、工作が容易になりました。製造コストもだいぶ安くなります。



◯材料

PLA+ フィラメント

iBOSS PLA Plus 3Dフィラメント 3D印刷 PLA+ 3Dプリンターフィラメント 靭性強化 高密度 1.75mm径 1kgスプール 寸法精度+/- 0.02mm ほとんどのFDMプリンターに適合(ライトブルー)

¥1,898 Amazon



 握り鋏 (糸切り鋏)

アレックス(ALLEX) 糸切りはさみ 長刃 15142

¥548 税込 配送料 ¥250 Amazon マーケットプレイス 販売元 御用待本舗)



滑り止めテープ

サンコー ズレない 安心 滑り止めテープ カーペット マット 用 3cm×3m おくだけ吸着 日本製 KD-32

¥403 税込    (Amazon



ゴム足

ALLVD 100粒入り家具 滑り止め ゴム足 シール ソフトクッション 緩衝 滑り止め シール 透明/クリアー色 丸型・円形 粘着タイプ 防振・衝撃・キズ防止 (半球形 透明) (直径10mm×厚さ3mm)

ブランド: ALLVD

¥480   (Amazon



エポキシ接着剤

ブランド: コニシ(KONISHI)

ボンド Eセット 100gセット #16051

¥782 税込    (Amazon



◯工作

本体の図面を描きます。

製図のために、握り鋏の詳細な寸法図が有れば良いのですが、そんな物はありません

メーカーに要求しても、たぶん出て来ないでしょう。(1万個で発注すれば、出してくるかもしれない。)

仕方がないので、現物合わせで図面を描き、その後、試作と修正を繰り返しました。

十数回の試作and修正を繰り返し、最終的な図面を得ました。

このあたりは、もっと良い方法が有る様な気がします。(3Dスキャナーとか。)

本体

本体寸法

押さえる部品

3Dプリンターで出力します。

本体の一部に空洞を作り、軽量化を計りました。(≒フィラメント を節約しました。)

本体だけでも良いのですが、鋏を”押さえる部品”も作りました。”押さえる部品”が有ると、見た目がすっきりします。

出力時間は8時間41分かかりました。

↑出力したもの。 ラフトが付いています。



押さえる部品



重量は63gです。



フィラメントのコストは120円程度です。(1898×(63/1000)=119.574 安い!)

色は「ライトブルー」にしてみました。



ラフトを外します。軽く引っ張れば、外れます。



握り鋏を接着します。



さらに、”押さえる部品”を接着します。クランプで固定し、接着剤が完全に固まるまで放置します。



1昼夜放置しました。



滑り止めを46mmの長さに切ります。



滑り止めを貼ります。



ゴム足( 4個)を貼ります。



 以上で完成です。これを「置き鋏 Ver.3」と命名します。



トータルで72gになりました。


◯使ってみる

粉薬の袋を開けます。

薬を一方に寄せます。こうすると、切り口から藥がこぼれません。



刃の間に袋を入れ、切ります。

↑親指で刃を押します。

株式会社不二家 カントリーマアム、亀田製菓株式会社 ソフトサラダ亀田製菓株式会社 海苔巻きせんべい、森永製菓株式会社 ムーンライト、カバヤ食品株式会社 フルーツのど飴、を開けます。




切れ味は「置き鋏 Ver.2」と変わりません。



◯結論

全体的に、しっかりと出来ています。歪んだり、捩れたりしている部分は見られません。強く押さえても、へこんだりしません。



握り鋏はALLEXの15142です。ステンレスの鋼材を使っているので、錆に強くなっています 。



「置き鋏」は、極端に言うと、超ミニサイズの断機裁(押切り)です。

裁断機の欠点は、切断が可能な長さが制限される事です。最長で、刃渡りの長さになります。

「置き鋏」の場合、約30mmです。30mm以上は切れません。



現物合わせで鋏の寸法を測定し、図面を描いています。(鋏のサンプルは2個。)

この企画が成立するためには、複数の鋏(複数のロット)を測定した場合でも、寸法が一定以内に収まっていなければなりません。

寸法のバラつきが大きければ(部品に個性があれば)、図面の修正が毎回必要になります。

まあ、日本製の工業製品なので、大丈夫だとは思いますが。



従来の「置き鋏」は、鋏を交換できる構造にしていましたが、今回はやめました。

「置き鋏」を1年以上使っていますが、劣化や故障が見られないため、あまり意味がなかったと思います。



3Dプリンターを使用することにより、簡単に、いくつでも「置き鋏」が作れる様になりました。

めでたしめでたし



ALLEXブランドの林刃物株式会社は、刃物の町、岐阜県関市のメーカーです。



3Dプリンターを使って、ジャーオープナーを作る

3Dプリンターを使って、ジャーオープナーを作る



ジャーオープナーとは瓶の蓋を開ける道具です。

ジャーオープナーの例。様々な種類の物が有ります。



私が3年程前に作った「両面滑り止めボード」は、瓶の蓋を片手で開けることに特化したジャーオープナーです。

こんなの 左が塩ビ製、右が檜板製



以前は 木や塩ビの板で製作していた物ですが、これを3Dプリンターで作り直しました。

3Dプリンターを使用する事により、工作がより簡単になります。(本体を出力し、滑り止めシートを貼るだけです。)

性能は全く変わりません。

角が取れて、丸くなりました



使用方法は単に置くだけです。その上に瓶を乗せ、押し付ける様に力を入れながら、蓋を回します。

置いて              回す。



板の両面に貼った滑り止めの粘着力によって、瓶が固定されます。

ただし、固く締まった蓋を開けるのは不可能です。バイス等を使用して下さい。

とは言え、通常のペットボトルであれば問題なく開けられるので、結構使う機会が有ります。

パッキン付きのプラ容器も開けられます。



◯材料

滑り止めシート

サンコー ズレない 安心 滑り止めテープ カーペット マット 用 8枚入 おくだけ吸着 日本製 OK-805

¥458 税込   (amazon



フィラメント PLA+

iBOSS PLA Plus 3Dフィラメント 3D印刷 PLA+ 3Dプリンターフィラメント 靭性強化 高密度 1.75mm径 1kgスプール 寸法精度+/- 0.02mm ほとんどのFDMプリンターに適合(白)

¥1,598 税込   (amazon


◯工作

図面を描きます。



3Dプリンターで出力します。

私の3Dプリンターは最大サイズが210×210×205㎜なので、スカートを含めるとギリギリ入りません

なので、縦にして印刷します。

インフィルは30%にしてみました。パターンはトライヘキサゴンです。

この辺は、適当です。



印刷が完了しました。



前後に滑り止めシートを貼り付けます。

見にくいのですが、滑り止めシートを貼りました。

重さは99gです。



このジャーオープナーには、表と裏が有ります。

裏面をテーブル側に置くと、ハンドル部が浮くので、容易に剥がして片付けられます。



◯使ってみる。

ペットボトルのキャップ

コカコーラの700㎖入りです。

テーブルの上に両面滑り止めボードを置き、捻ってキャップを開けます。

開きました。



瓶の蓋(サラダドレッシング)

サラダドレッシングの蓋は、初めて開ける時に固い物が有ります。

開きました。



瓶の蓋(レリッシュの瓶詰)



開きました。

レリッシュとは、細かく刻んだ野菜(キュウリ、ピーマン)を酢に漬け込んだ物です。レリッシュとマヨネーズとゆで卵を混ぜ合わせると、タルタルソースができます。



瓶の蓋(味付メンマの瓶詰)

桃屋の瓶詰です。

開きました。


市販のゴム製オープナーを併用すると、更に楽に蓋を開ける事が出来ます。

こんなの



◯結論

3Dプリンターで出力するのに、12時間23分かかりました。(長い!)

フィラメントは114g使いました。計算すると183円になります。(安い!)



この自助具の要(かなめ)はサンコーの「おくだけ吸着®」を使ったシート(滑り止めシート)です。

滑り止めの優劣によって、トータルの性能が決まります。



シートが汚れたら、水洗いします。洗剤の使用もOKです。

酷く汚れたら、シートごと張り替えます。



旧タイプより、見栄えが良くなりました。

めでたしめでたし







自助具「ミルクパック押さえ」の応用

自助具「ミルクパック押さえ」の応用



前回作った「ミルクパック押さえ」ですが、牛乳パック以外にも応用が効きます。

一例として、片手だと非常に開けにくい「紙パック入りトマト」が、「ミルクパック押さえ」を使うと簡単に開けられます。





◯やってみる

サンプルとして、アラビアータソースを使います。



3㎜厚のステンレス板(SUS430 磁性体)を敷きます。

この板は十分な大きさと重さを持つ必要があります。あまり軽ければ、力を入れた時にひっくり返ります。



ミルクパック押さえを並べます。



紙パック入りトマトを置き



しっかりと、押し付けます。

        ギュッ

上ぶた(タブ)を引き起こします。



ミシン目を左右に折り、折り目を付けます。

みぎ                       ひだり

タブを引きます。



開きました 。



◯結論

当たり前ですが、コーンの紙パックも開けられます。



紙パックは缶詰に比べて、ゴミが減ります。(空き缶が出ません。)

しかし、片手で開けるのは、至難の業です。

ハサミを使って開けることはできますが、ハサミを洗うなどの手間が掛かります。(ハサミを使う場合でも、何らかの手段で固定しておく必要があります。)



紙パック入りトマトの消費期限は2年位です。缶詰に比較すると短いので、長期備蓄には向きません 。



「ミルクパック押さえ」って、なんか語呂が悪いな。





牛乳パックを片手で開ける

牛乳パックを片手で開ける



牛乳パックを片手で開ける方法について書きます。

重要なのは、牛乳パックをしっかりと固定する事です。

しっかり固定してあれば、片手で開ける事ができます。

(最近になって気がついた。)

パックをハサミで切るよりも、短時間で開けることが出来ます。

これは良い。(・∀・)V

しっかり固定するには、何らかの装置が必要になります。

バイスを改造して使う方法も有りますが、装置が大掛かりになります。(バイス自体が重い。出したり、閉まったりするのも面倒。)

やはり、専用の自助具を作るのがベストでしょう。



◯材料

ステンレス板(SUS430 磁性をもつ)

SUS430

商品コード: SUS430-order

商品名: SUS430 3.0 450x500mm R:12mm x 1点

単価:¥5,654 (イタチョク - 切り板直送便)

送 料 ¥1,000



ネオジム磁石

強力マグネット 30x13.5x5mm 皿穴3.5mm 直方体磁石 小型 ネオジム磁石 ネジ付き 強力 バーマグネット 工業事務室 キッチン 浴室 倉庫 室外 壁掛け 4個入

ブランド: MAGXCENE

¥999 税込    (Amazon



◯工作

3 d プリンターを使って自助具を作ります 。

図面を描き、プリントアウトします。(PLAのフィラメントを使いました。)



磁石の入る凹部の寸法は、30.3×13.8×4.5㎜です。



この部品を「ミルクパック押さえ」と呼称します。



ネオジム磁石に付属のタッピンねじを、”ミルクパック押さえ”にねじ込みます。

予め下穴が開いているので、簡単です。



4ヶ必要です。



重さは 36g(磁石14g、PLA22g)です。

PLAはラフトを含めて108g使いました。材料費は200円程度になります。(安いですね。)



◯使ってみる

ステンレス板を調理台の上に置きます。

私の場合、置きっぱなしです。



牛乳パックを囲うように 、”ミルクパック押さえ”を並べます。

こんなかんじ。



これで牛乳パックが固定されました 。

後は、普通にパックを開けます。



牛乳パックの開け口を片方ずつ拡げます。



フラップ(って言うのかな?)を反対側に押し付けると、接合部が剥がれます。



そのまま手前に引くと、口が開きます。





◯結論

自助具には方向があります。



縦方向と横方向。



縦方向から力を加えても、簡単には外れません。



しかし、横方向だと容易に外れます。



磁石は、強すぎても弱すぎてもうまくいきません。

30x13.5x5mm(ヨーク付き)のネオジム磁石が適当です。



PLAフィラメントで出力しましたが、強度的に問題はありません。



片手で牛乳パックを開けることが出来たので、

めでたしめでたし



片手でリンゴを切る

片手でリンゴを切る

「アップルカッター」という道具があります。

こんなの



リンゴを平らな台に置き、上からアップルカッターを押し付けると、リンゴが8ヶにカットされるという物です。



便利な道具なのですが、両手でカッターを押さえる必要があります。片手で使うことはできません。(私は片麻痺で、右手が使えません。)

残念、残念。

そこでこれを改造し、片手で使えるようにします。



◯材料

アップルカッター

表                    裏
ナガオ アップルカッター リンゴ切り ホワイト 日本製

¥605   (Amazon



塩ビ DV継手 ソケット

トーエー DV継手 ソケット 100 DVDS100

ブランド: 東栄管機

¥200 税込   (Amazon



エポキシ接着剤

ボンド Eセット 100gセット #16051

¥659



布巾


◯工作

アップルカッターと塩ビパイプを、エポキシ接着剤で接着します。

アップルカッターと塩ビパイプの接着面を、サンドペーパー(#100程度)で荒らします。



エポキシ接着剤を使って、アップルカッターと塩ビパイプを貼り付けます。

アップルカッターの上(刃が付いていない面)に接着剤を塗り、


塩ビパイプをくっつけます。



重しを乗せ、24時間放置します。



以上で工作は終わりです。



◯使ってみる

バット(又はお皿)を置きます。



「アップルカッター付き塩ビパイプ」を、バットの上に置きます。

刃は上向き。



アップルカッターの上にリンゴを置き、位置を合わせます。



リンゴの上に布巾を被せます。(布巾は四つ折り。)



力を入れて、リンゴを押し付けます。



皮が切れていないときは、芯部を指先で押すと切れます。



切れました。



◯結論

布巾は手を切らない様に入れています。必ず、四つ折りにしてください。

布巾の代わりに、シリコンマットを使っても良いでしょう。(洗うのが楽です。)



リンゴを切る時には細心の注意を払って下さい。特に、刃が上を向いている事に注意。



紅玉とふじで確認しました。共に、問題なくカット出来ました。



刃が曲がった時は、アップルカッターの寿命です。(使っているうちに、徐々に歪んできます。)

大体その頃には、刃が鈍って切れなくなっています。



問題なくリンゴが切れたので、

めでたしめでたし



スプーンにT字ハンドルを付ける

スプーンにT字ハンドルを付ける



3Dプリンターを使ってT字ハンドルを作りました。



図面を画いて、



出力します。



こんなの。この時点でまだサポート材が付いています。



このハンドルに、



接着剤を流し込み、スプーンを差し込みます。



接着剤が固まるまで、一昼夜置きます。



不要なサポート材を外したら、出来上がりです。

(このサポート材がしっかりと付いていたため、剥がすのに苦労をしました。)



 おもて                      うら



接着には「セメダイン 難接着材料用接着剤 2液性 EP001N P 40g RE-004」を使いました。

この接着剤でTPUフィラメントが接着できるかどうか不明ですが、見た目では貼り付いています。力が加わる部分ではないので、良しとします。



このT字ハンドル付きスプーンは、アイスクリームを食べる時に使用します。

(前回作った”アイスクリームカップ固定自助具”と組み合わせることを想定しています。)



T字ハンドルにより、しっかりとスプーンを持つことができ、力が入れやすくなります。



尚、軟らかなアイスクリームが好きな人には、関係の無い話になります。



◯材料

スプーン

貝印 KAI

FA5117 [和旬 ティースプーン]

価格: ¥407(税込)   (ヨドバシ)



☆カスタム部品

eSUN社の3Dプリンターフィラメント TPU 95Aを使用しています。

このフィラメントは適度に弾力性があって、手に馴染みます。

(ポピュラーなPLA素材でも、たぶん問題ありません。)

スプーンを差し込むための穴を開ける必要が有りますが、サイズは現物合わせになります。



◯スプーンの選び方

スプーンは飾りの無い、ステンレス製の物を選びます。

☆スプーンの柄が真っ直ぐ

デザインの都合で、柄がカーブしている物が有ります。そうすると、ハンドルに取り付けられないため、加工が必要になります。(叩いて伸ばす、または切断する。)



×カーブ                 ○ストレート



☆スプーンの首部が太い

ここが細いと、エレガント(上品)に見えますが、物理的に弱くなります。

ハンドルを付けると、通常よりも力が掛かる(力が掛けられる)ので、首部が細いと曲がってしまいます。





×細い                  ○太い



貝印FA5117はこの条件を満足するスプーンです。

首部は最も細い箇所で1.8mm×6.2mmです。これだけ太いと、安心して力を加えることができます。

18-8ステンレス製なので、非磁性です。



◯結論

硬いアイスクリームに、スプーンを突き立てることができました。

他のどんなスプーンよりも、力が込められます。

力を込めても、スプーンが曲がったりしません。(貝印 FA5117は頑丈です。)

ハンドル部が変形することもありません。



スプーンの先端を鋭く尖らせると、更に良いかも。または、グレープフルーツスプーンに換装するとか。



接着剤はたっぷりと使いjます。少ないと(隙間があると)スプーンとハンドルの間に水が入る危険があります。



TPUフィラメントに吸水性があるのかどうか、判りません。

使用後は速やかに洗い、乾燥させます。



3Dプリンターはやっぱり便利。

めでたしめでたし

ガッシ

アイスクリームを片手で食べる

アイスクリームを片手で食べる



カップ入りのアイスクリームを片手で食べることは、非常に困難です。

(私は右手に麻痺が有り、自由に使うことができません。)

左手でスプーンを持ち、アイスクリームを掬おうとするのですが、アイスクリームが固いと(=冷たいと)カップが動いてしまい、うまくいきません。

カップがテーブルの上から動かないように、何らかの手段で、固定する必要があります。



私は以前、カップがピッタリ入るサイズの容器をつくり、その容器を固定することで、この問題を解決しました。(要するに、カップを2重にして、外側のカップを固定する。)

アイスクリーム・カップを固定できる、なかなかナイスなアイデアなのですが、一つ欠点があります。

それは、アイスクリーム・カップのサイズに合わせて、専用の容器を作る必要があるため、カップの種類が増えると、早晩破綻する事です

(容器を作るのが、とっても面倒だから(^_^;))

色々なアイスクリーム。サイズも色々。



そこで、多種のアイスクリーム・カップに対応できる、新しいガジェットを考えてみます。



◯材料

塩ビ板 3×100×100

材質:塩ビ板 (白)【カピロン】(K-5830)

短辺(タテ):100.0mm

長辺(ヨコ):100.0mm

厚さ:3.0mm

https://www.hazaiya.co.jp/estimate/view.php?id=1498795&key=3962471446

138円  送料別   (アクリルショップ はざいや)



ステンレス板(2枚)

光 ステンレス 1×50×100mm SZ154

・幅(mm):50 長さ(mm):100 厚さ(mm):1

・ステンレス(SUS430)

・ブランド:光(Hikari)

¥149   (Amazon



マグネットピン (4ヶ)

YFFSFDC マグネットピン 12*16mm 12個セット磁石押しピン マグネット フック 小さいパーツ 冷蔵庫/地図/ホワイトボード/事務所に最適

ブランド: YFFSFDC

¥795   (Amazon



ネオジム磁石キャップ付き(2ヶ)

超強力マグネット ネオジム磁石 フェライト磁石より強い ネジ付き超強力磁石キッチン壁掛け工業事務室 直径20mm - 8個入

ブランド MAYDIYCI

¥999   (Amazon



皿ネジ(2ヶ)

鉄/三価ホワイト (+) サラ小ねじ (全ねじ)

M4×110 【 バラ売り : 6本入り 】

442円    (楽天市場 ネジのトミモリ)



フランジナット(2ヶ)

鉄/三価ホワイト フランジナット [ツバ大]

M4 【 10個入り 】

323円   (楽天市場 ネジのトミモリ)



ナット(4ヶ)



鉄/三価ホワイト 六角ナット [1種]

M4 【10個入り 】

312円   (楽天市場 ネジのトミモリ)



ワッシャー(4ヶ)

鉄/三価ホワイト 丸ワッシャー [特寸]

(公差: 4.5+0.3)4.5×18×1.0 【 バラ売り : 10個入り 】

334円   (楽天市場 ネジのトミモリ)



ワッシャー(2ヶ)

鉄/三価ホワイト 丸ワッシャー [特寸]

 (公差: 4.5+0.3)4.5×25×1.6 【 バラ売り : 10個入り 】

367円   (楽天市場 ネジのトミモリ)



滑り止めシート

サンコー ズレない 安心 滑り止めテープ カーペット マット 用 8枚入 おくだけ吸着 日本製 OK-805

¥458   (Amazon)



両面テープ

ニトムズ 超強力両面テープ 透明材料用 20mm×1.2M T4611

¥444   (Amazon



エポキシ接着剤

セメダイン 難接着材料用接着剤 2液性 EP001N P 40g RE-004

¥695   (Amazon


ネジロック

スリーボンド ネジロック TB1401B 200g 緑色


☆カスタムパーツ

ジョイント部品

3Dプリンターで出力しました。

eSUN社の3Dプリンターフィラメント TPU 95Aを使用しています。



CADの図面です。Autodesk社のFusion360を使いました。簡単な図面なので、STLファイルが出力出来れば、CADは何でも構いません。



3Dプリンターで出力しました。



このフィラメント素材は、柔軟性に優れています。(ゴムに近い素材です。)


◯工作

3×100×100mmの塩ビ板を用意します。



ステンレスの板(SUS430製 磁性体)2枚に



両面テープを貼り



塩ビ板と貼り合わせます。



塩ビ板の反対側に、滑り止めシートを貼ります。



滑り止めシートは、置くだけで吸着します。



これを”A”と呼称します。



M4のワッシャー(25mm径、1.6mm厚)をフランジナットに接着します。



中心の穴が被らないように注意して下さい。

今回はセメダインEP001Nを使用しました。



これを”B”と呼称します。



M4の皿ネジ(M4×110)をネオジム磁石に挿入しナットで止めます。

この時、緩み防止のためネジロックを併用してください。



これを、2セット作ります。(このセットを”C”と呼称します。)



”C”にジョイント部品を組み付けます。



”C”→丸ワッシャーφ18→ジョイント部品→丸ワッシャーφ18→六角ナット [1種] の順で組んで行きます。反対側も同様に組みます。



ワッシャーを乗せ



ジョイント部品を挟み



上側のワッシャーをおき



ナットで締め付けます。

緩み防止のため、適宜ネジロックを使用してください。



こんな感じ。



最後に”B”をねじ込み、完成です。完成した物を、” D”と呼称します。



 ◯使ってみる



”A”をテーブルに置きます。ステンレス板が上側になります。

”A” の裏面は滑り止めシートが付いているので、テーブルに吸着します。(容易には剥がれません。)



アイスクリーム・カップを”A”に乗せます。

因みに、写真は森永乳業のMOU(バニラ)です。



マグネットピンを アイスクリーム・カップの周り(半円上)に貼り付けます。4ヶのピンを貼り付ければ問題無いでしょう。足りない場合は、適宜追加してください。

このマグネットピンを貼り付けることにより、左右と後方からの力に対して固定されます。



アイスクリーム・カップの後方に、”D”を貼り付けます。アイスクリーム・カップと”D”のマグネットが密着するようにします。(アイスクリーム・カップを押さえつけるようなイメージで。)



”B”のネジを回し、アイスクリーム・カップを上から固定します。



以上の作業により、アイスクリーム・カップは左右、前後、上下方向で固定され、動かなくなります。



◯結論

”A”を四角の平面にしましたが、ステンレスの丸皿(SUS430 18-0)にした方が良いかも。



”D”の高さを110mmにしましたが、丈の高いカップ(明治 チョコレートアイスパフェ、ロッテ レディーボーデン470 mlなど)以外では、邪魔になります。

高さの低いカップ用に、60mm〜80mm高の物を作れば良いかと思います。

丈の高いカップ             丈の低いカップ

”B”を下げた時に、ワッシャーがアイスクリームの表面に接触する場合が有ります。その時は”B”を外して、水洗いします。

場合に因っては、”B”がアイスクリームの表面に接触する。

3Dプリンターは便利です。専用の部品が安価に作れます。(ただし、強度を求めてはイケナイ。)



マグネットピンは鉄+ネオジム磁石製である必要が有ります。(キャップ付き磁石)

プラスチック+ネオジム磁石製のピンは、磁力が弱く使えません。



小さなカップエッセルスーパーカップミニ90ml)から大きなカップレディーボーデン470ml)まで対応できます。



無事に片手でアイスクリームを食べる事が出来ました。自助具によって、しっかりとカップが固定されています。

文句なく、めでたしめでたし


レディーボーデン470 ml たぶん1人で食べる物ではない。
