左手のみ

左手のみで生活すると 自助具(ガジェット?)を作る

クリアホルダーを立てて、開いて、保持する

クリアホルダーを立てて、開いて、保持する    f:id:poipoipatapata:20220401153927j:plain



クリアホルダーは書類を整理、保存するときに便利です。

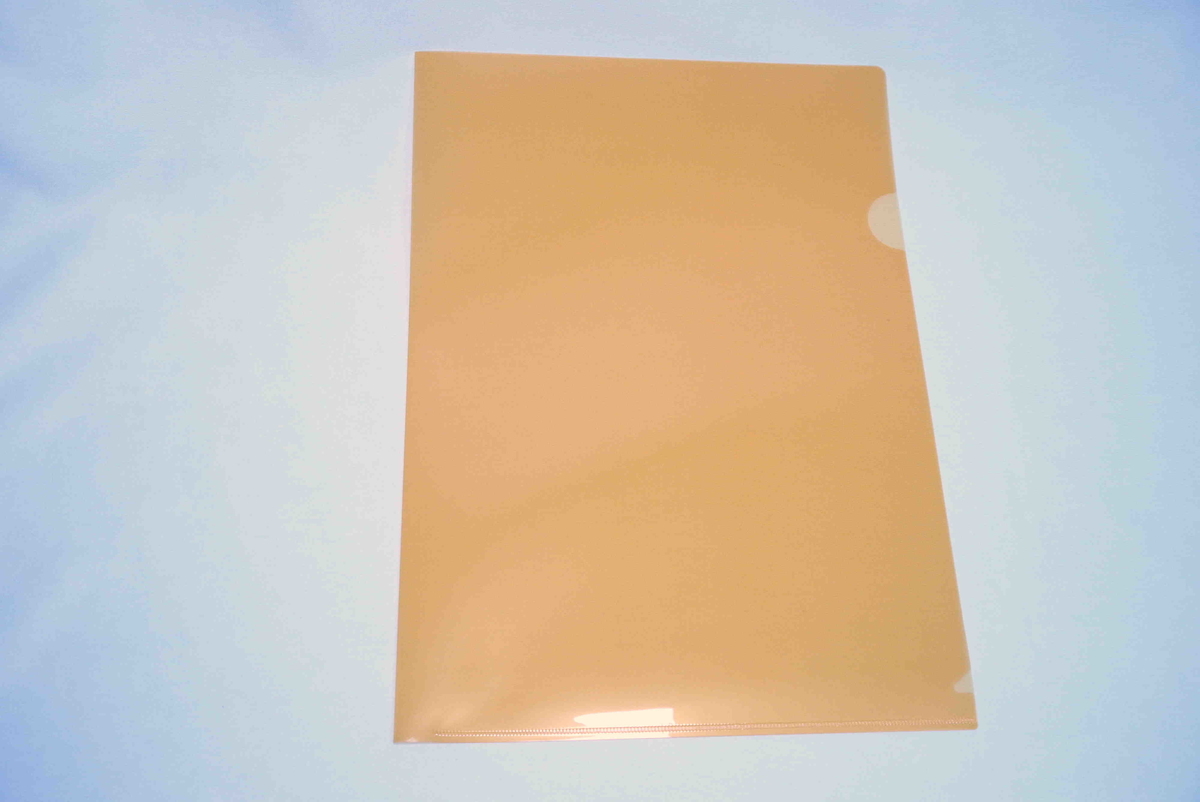

f:id:poipoipatapata:20220401153823j:plain

↑こんなの



書類をシワ、折れ、汚れから守ってくれます。

ところが片麻痺になると、非常に扱いづらいものになります。

クリアホルダーに書類を挟み込む動作を考えてみます。

クリアホルダーを持ち上げ、開ける所までは何とか出来ます。

しかし、その次の動作が問題です。クリアホルダーと書類を片手で持ち、さらに書類を挟み込まなければなりません。

これは、かなり困難な作業です。



そこで、「クリアフォルダーを立てて、開いて、保持する自助具」を作ります。



◯材料

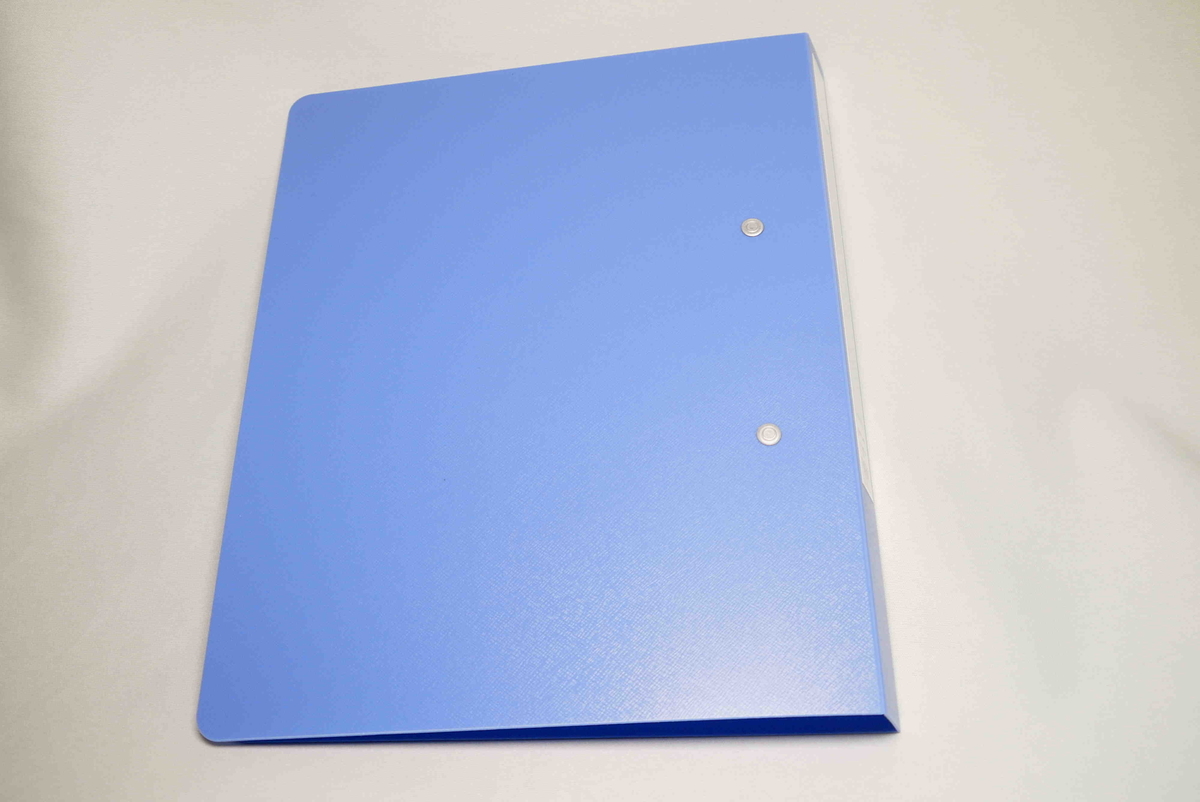

B 5ファイル

f:id:poipoipatapata:20220401154055j:plain

リヒトラブ パンチレスファイル B5 藍 F362-9

¥308

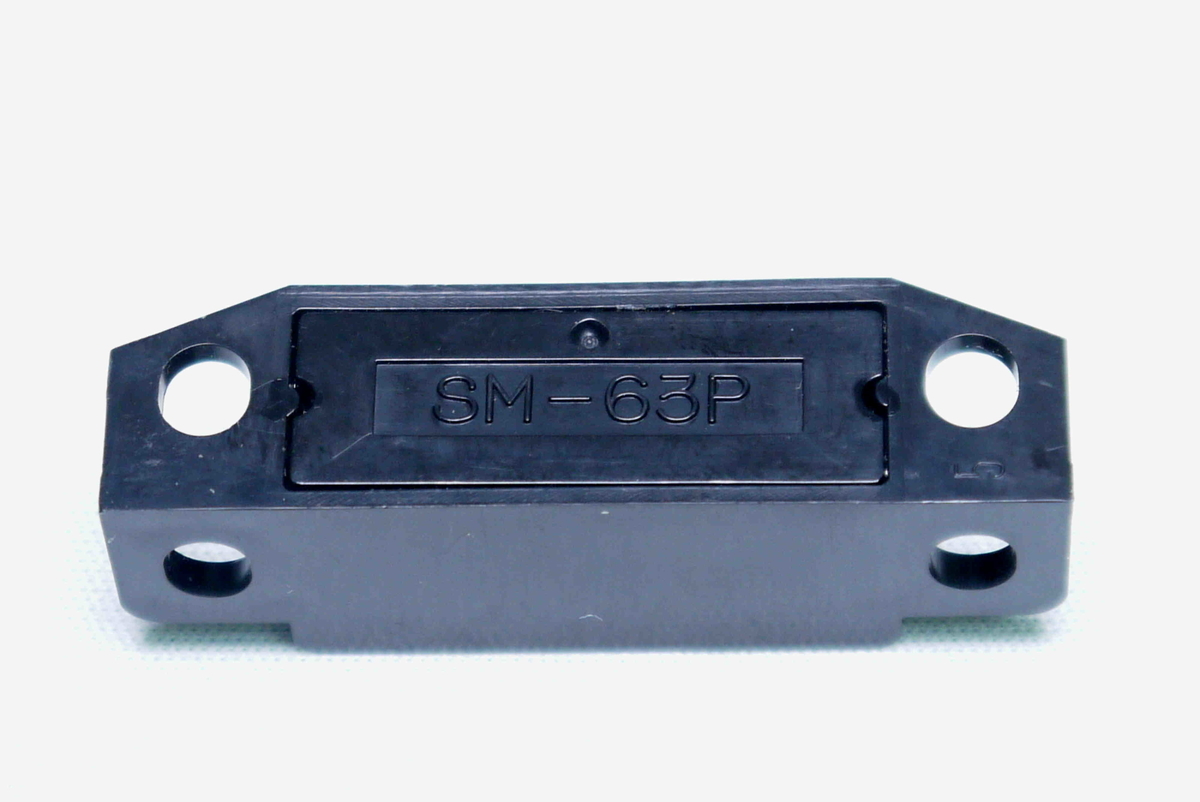

マグネットキャッチ

f:id:poipoipatapata:20220401154029j:plain
f:id:poipoipatapata:20220401154023j:plain

TRUSCO(トラスコ) マグネットキャッチ 樹脂製・縦型横型両用 TSM-63P-BK

¥96

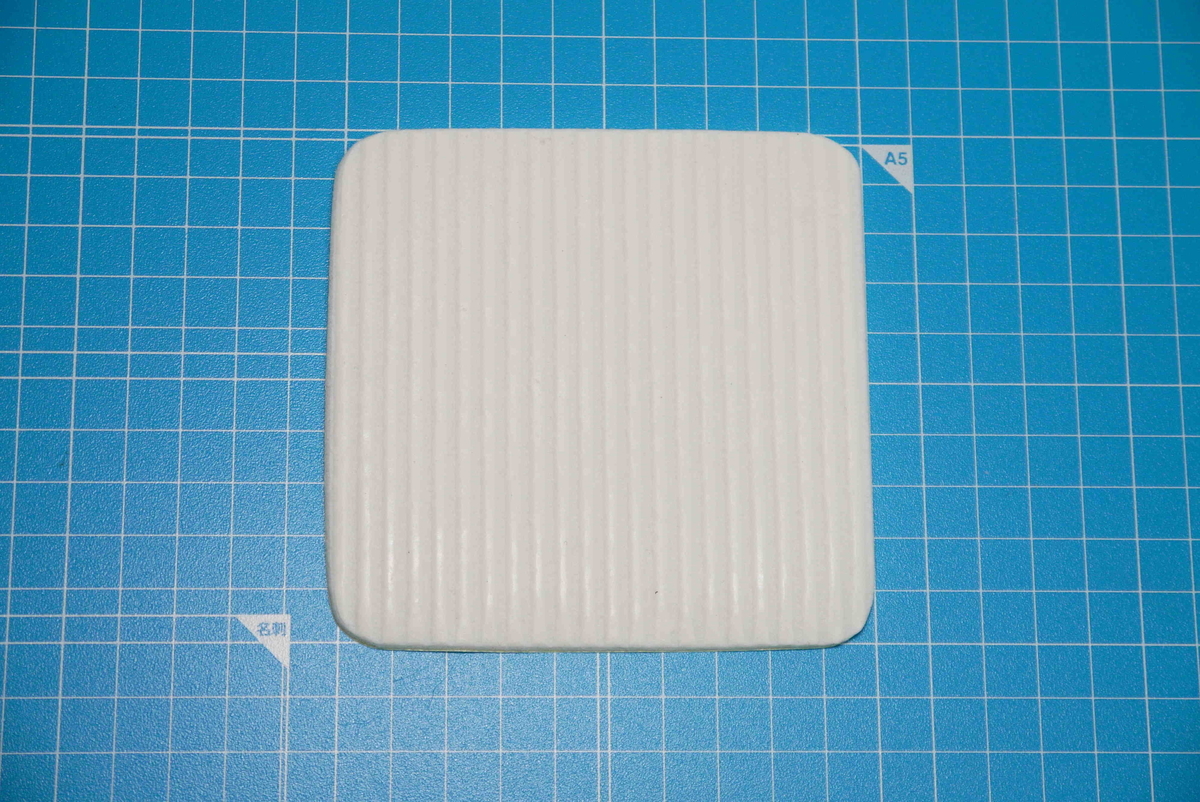

滑り止めシート

f:id:poipoipatapata:20220401153957j:plain

サンコー ズレない 安心 滑り止めテープ カーペット マット 用 8枚入 おくだけ吸着 日本製 OK-805

¥497

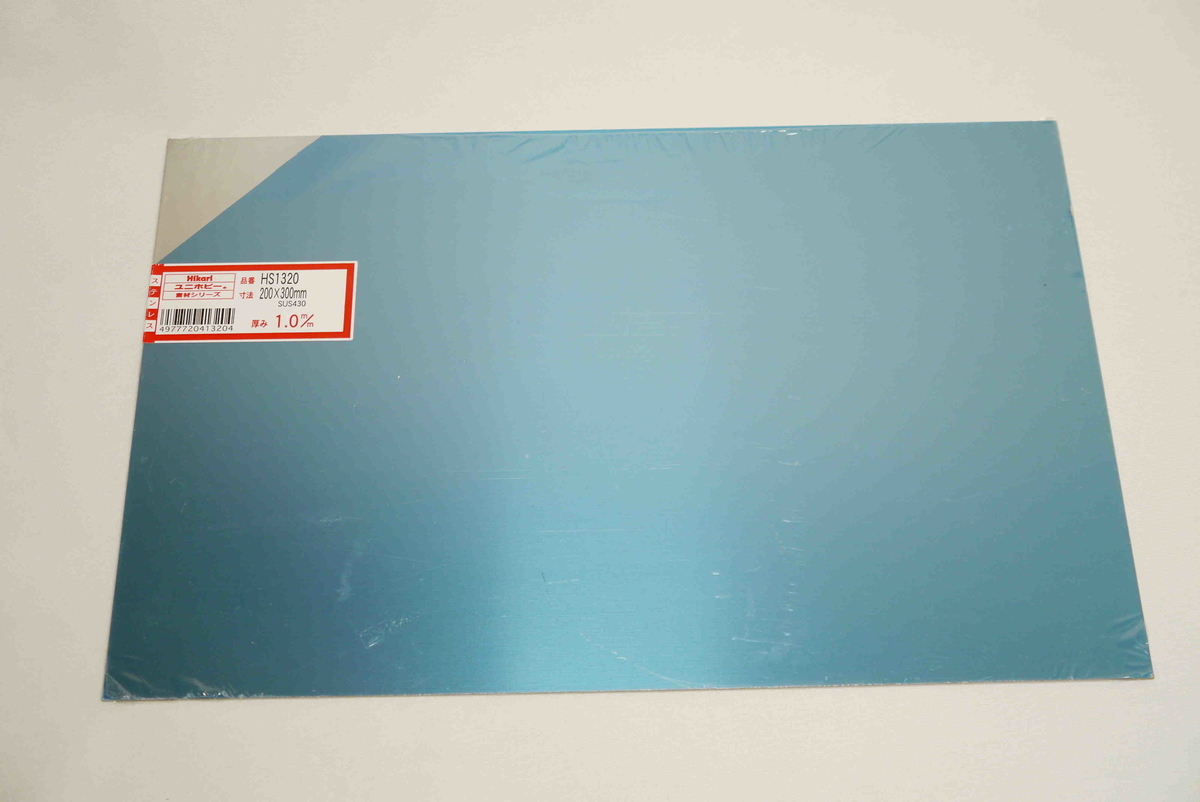

ステンレス板  SUS430

f:id:poipoipatapata:20220401153942j:plain

光 SUS 1×200×300mm HS1320

¥943



◯工作

B5ファイルにマグネットキャッチを貼り付けます。

このことによって、 B 5ファイルはステンレス板の上に自立します。

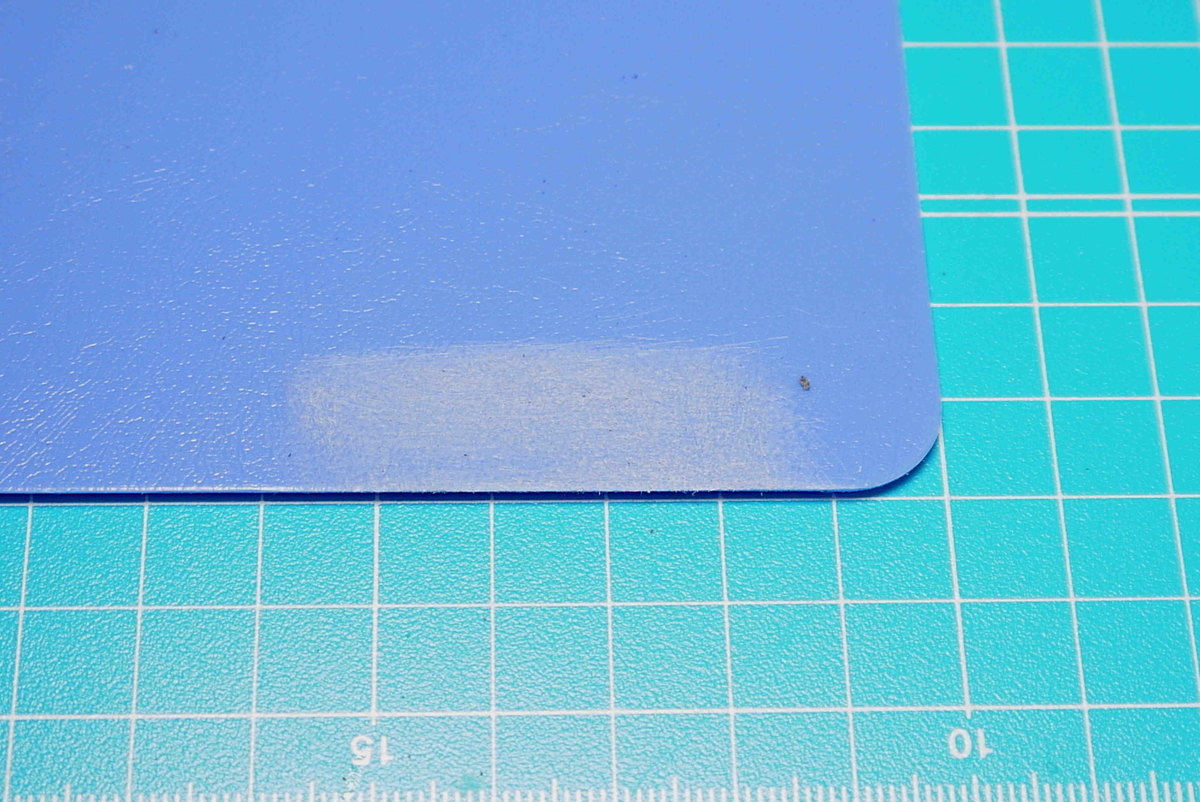

マグネットキャッチと B 5ファイルの接着面を、サンドペーパーで荒らします。

f:id:poipoipatapata:20220401154017j:plain
f:id:poipoipatapata:20220401154011j:plain



今回使用したB5ファイルは、ポリプロピレンで作られています。ポリプロピレンは接着しにくいプラスチックです。ポリプロピレンに対応する接着剤以外では、まともに接着出来ません。

(ちなみに、マグネットキャッチは ABS樹脂です。)

今回はGPクリヤー(コニシ株式会社)を使用します。

接着剤を薄く塗りつけ (マグネットキャッチ、 B 5ファイル共)、 10分~20分乾かした後、貼り付けます。

f:id:poipoipatapata:20220401154002j:plain

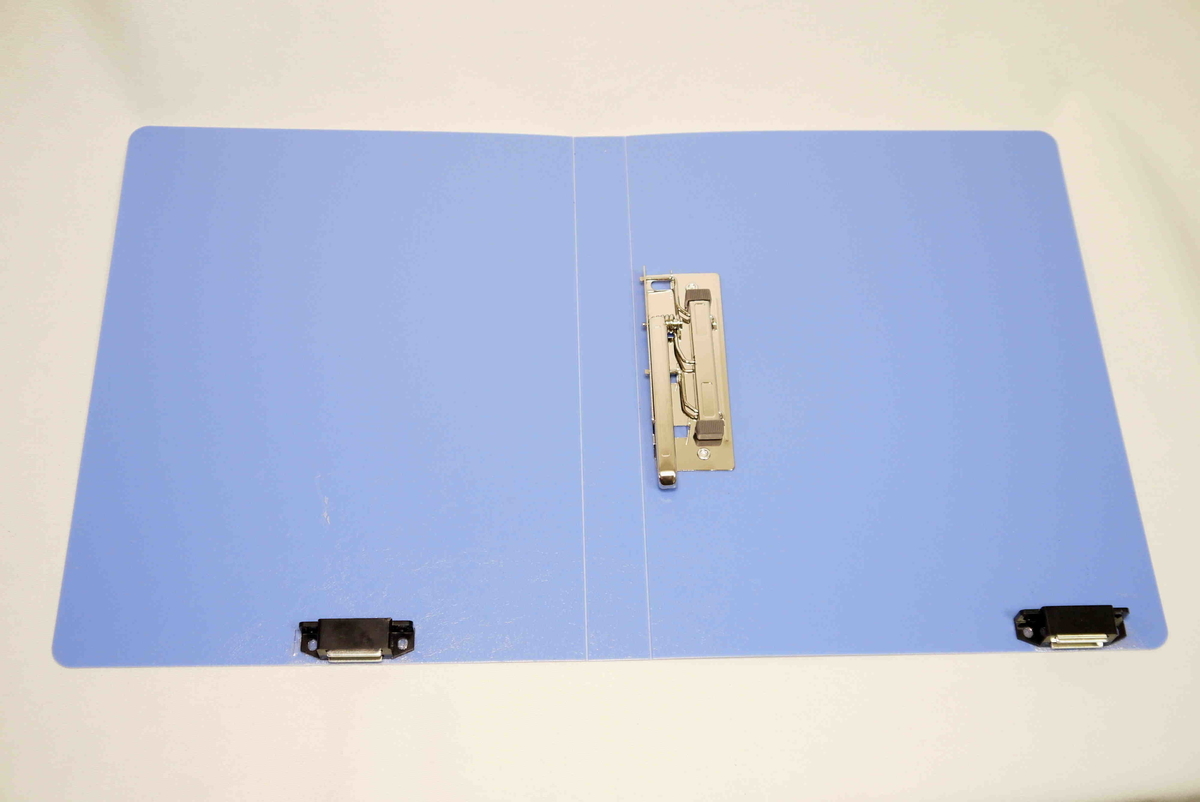

マグネットキャッチは↑の位置に貼り付けます。

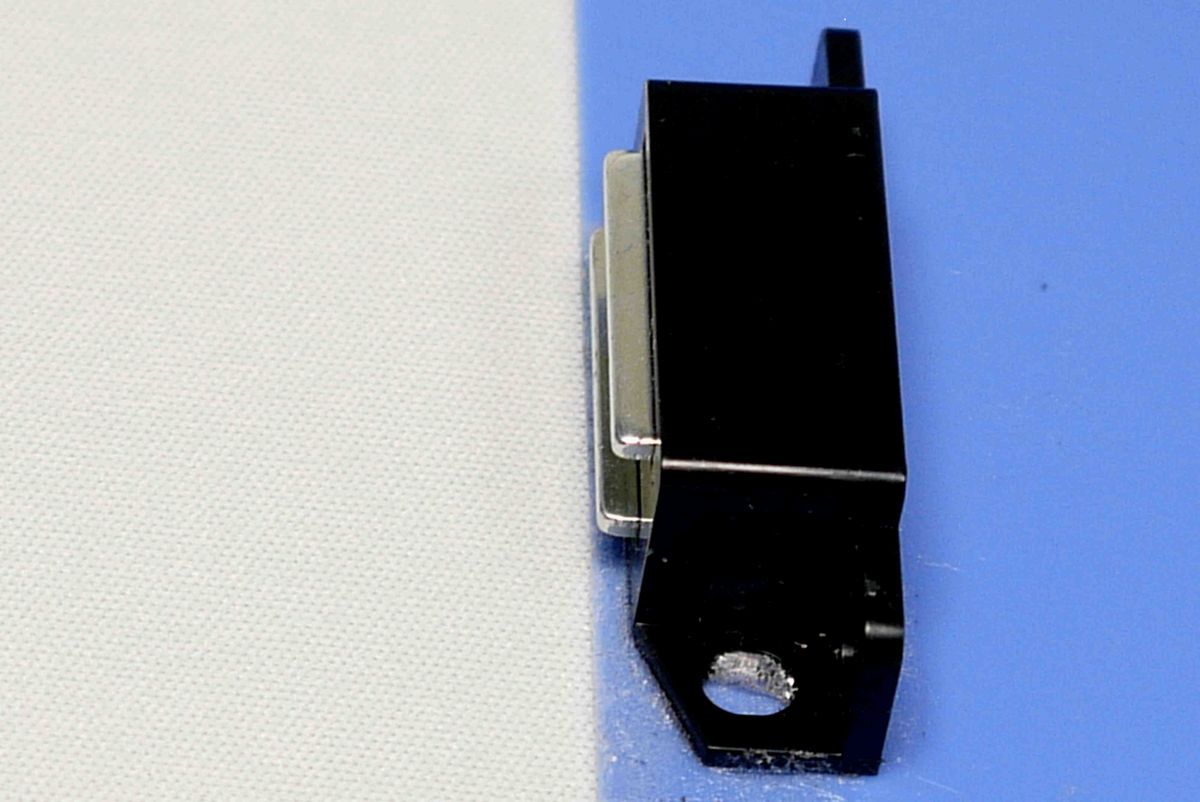

磁石(ヨーク)の位置は、クリアホルダーの底面と、面一(ツライチ)になるようにします。

(左右の位置はだいたいでOK)

f:id:poipoipatapata:20220401153819j:plain

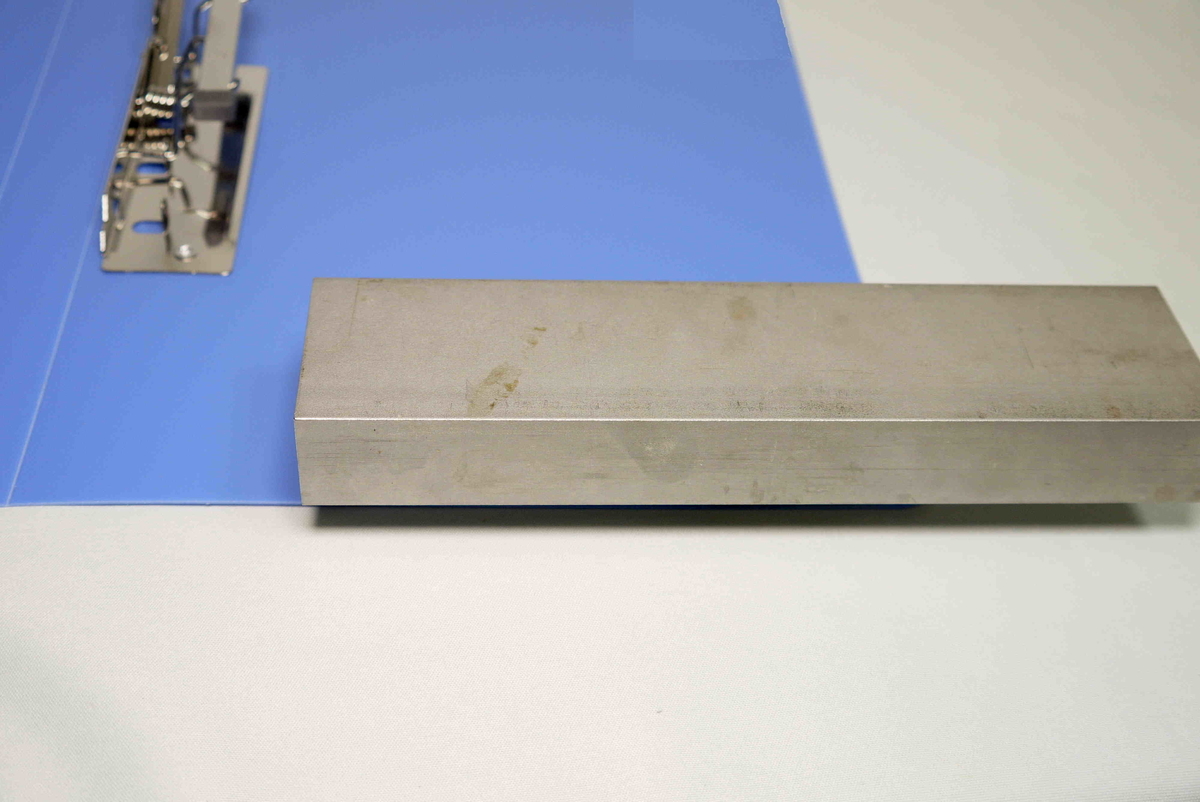

上に重石を置き、一昼夜放置します。

f:id:poipoipatapata:20220401162003j:plain

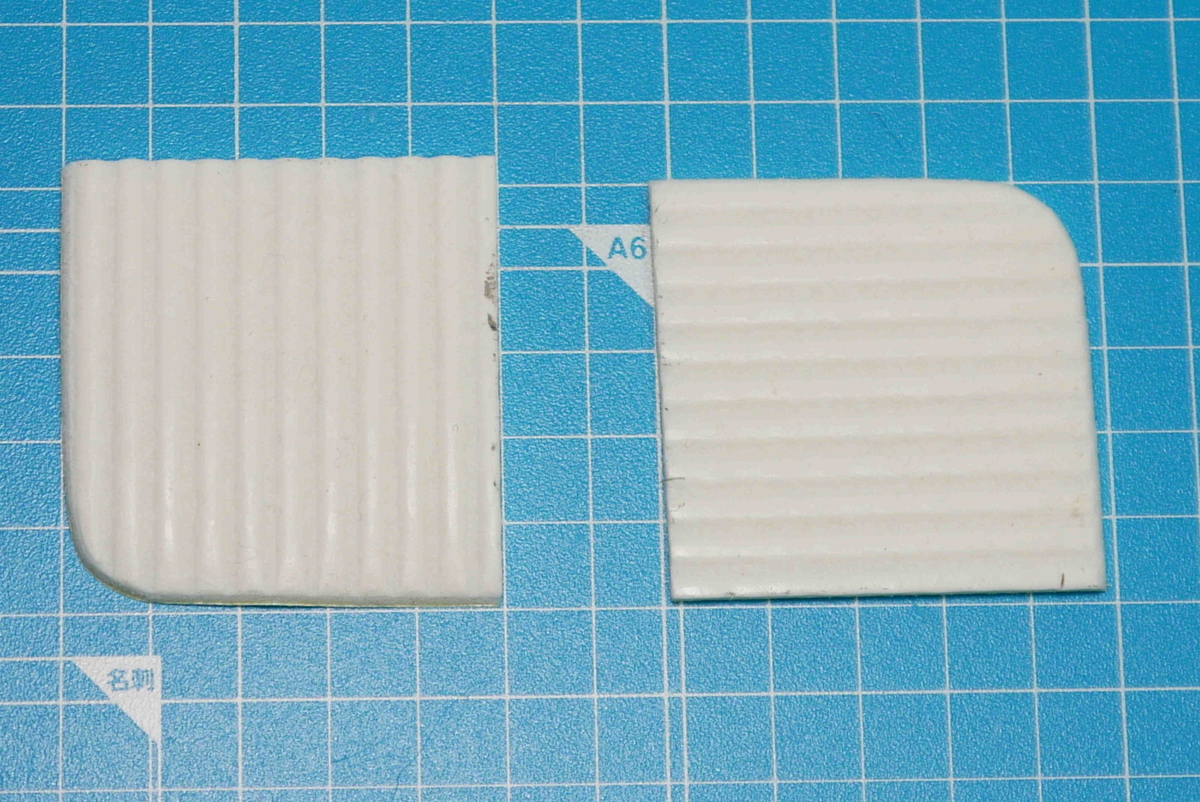

滑り止めシートを1/4(5cmx5cm)にカットします。

f:id:poipoipatapata:20220401153953j:plain

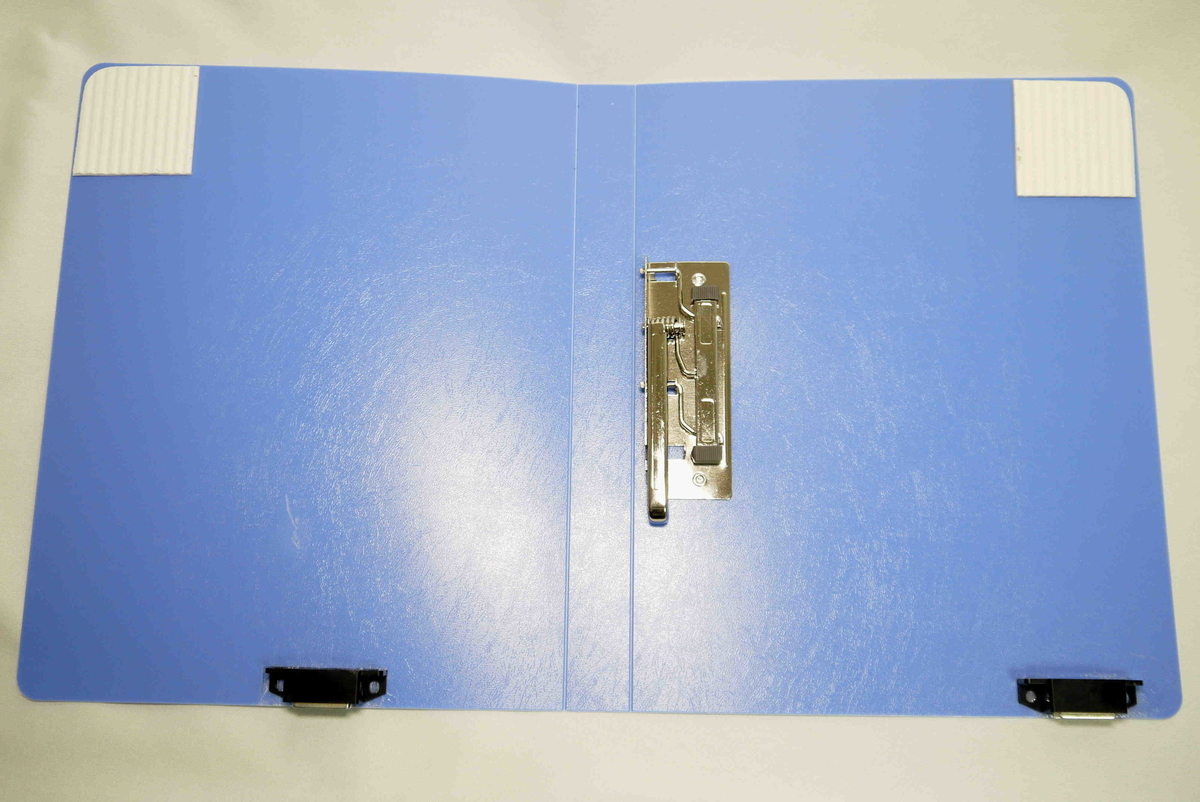

カットした滑り止めシートを、 B 5ファイルに貼ります。(2箇所)

滑り止めシートの粘着剤は、ポリプロピレンにも粘着するようです。(一度貼ったら、剥がれません。)

f:id:poipoipatapata:20220401153948j:plain



以上で自助具は出来上がりです 。



◯使ってみる

A4の書類をクリアホルダーに入れてみます。

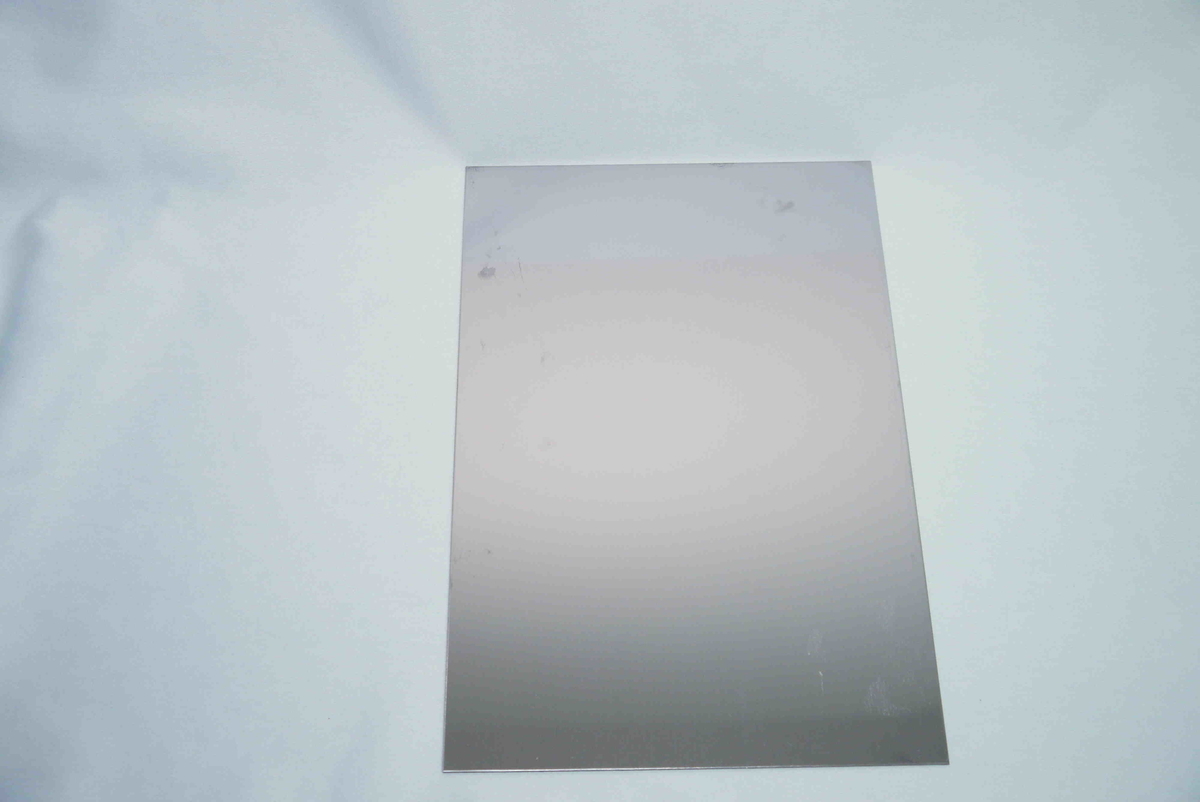

ステンレス板を敷きます。このステンレス板はSUS430で磁石に吸着します。

f:id:poipoipatapata:20220401153937j:plain

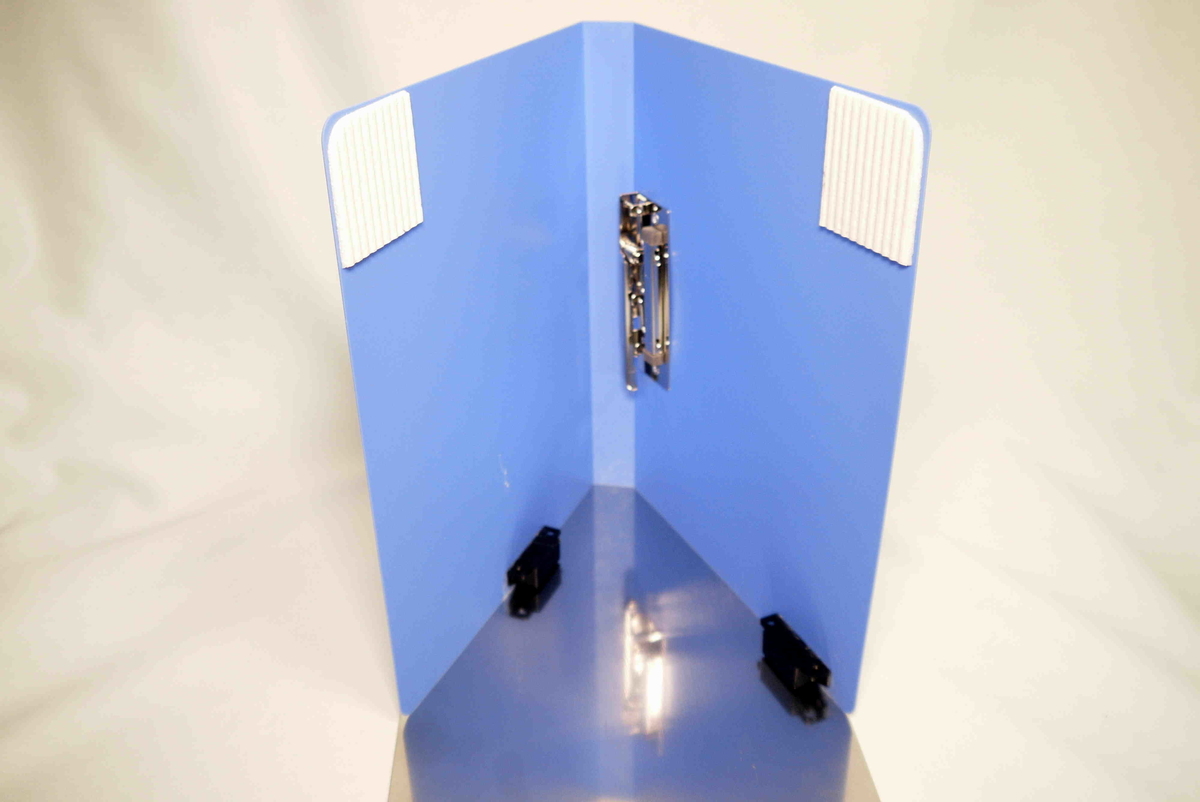

B 5ファイルを開いて立てます。(開く角度は60°程度)きちんと立てると、ファイルは磁石の力で吸着し、動きません。

f:id:poipoipatapata:20220401153927j:plain

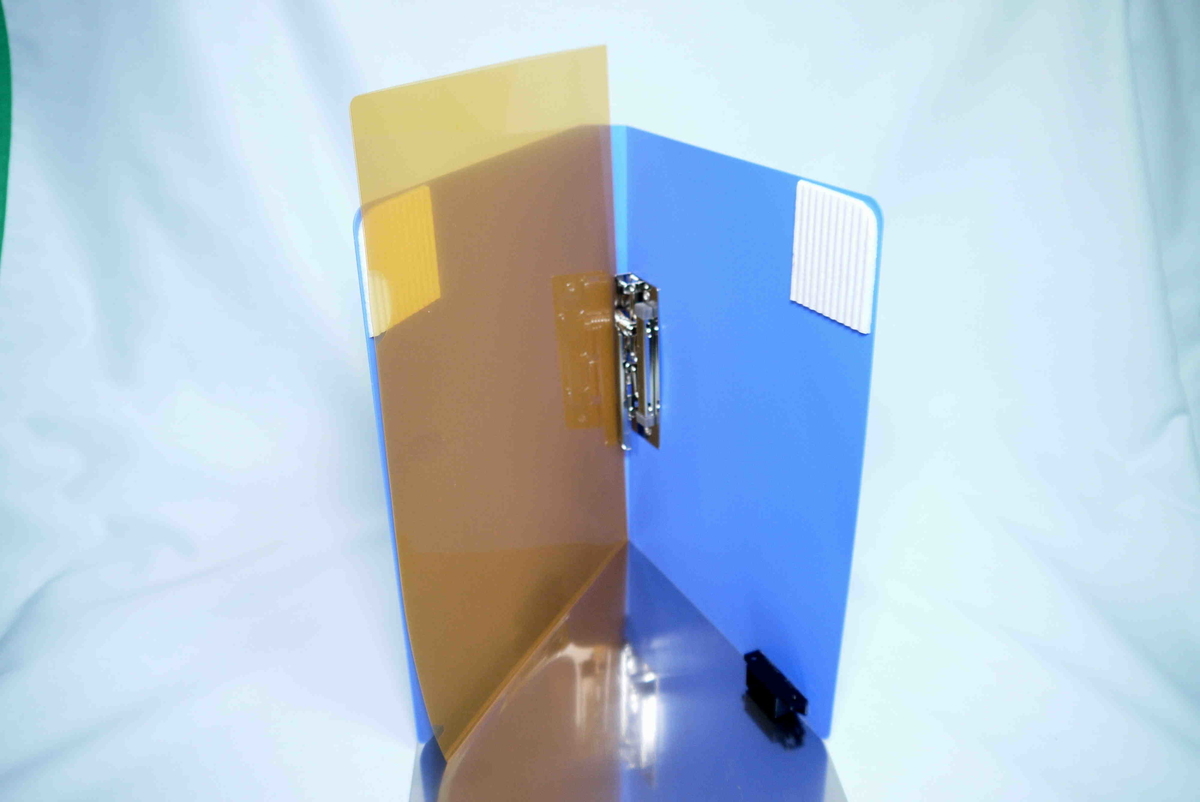

クリアホルダーをB5ファイルの内側に置きます。

f:id:poipoipatapata:20220401153922j:plain

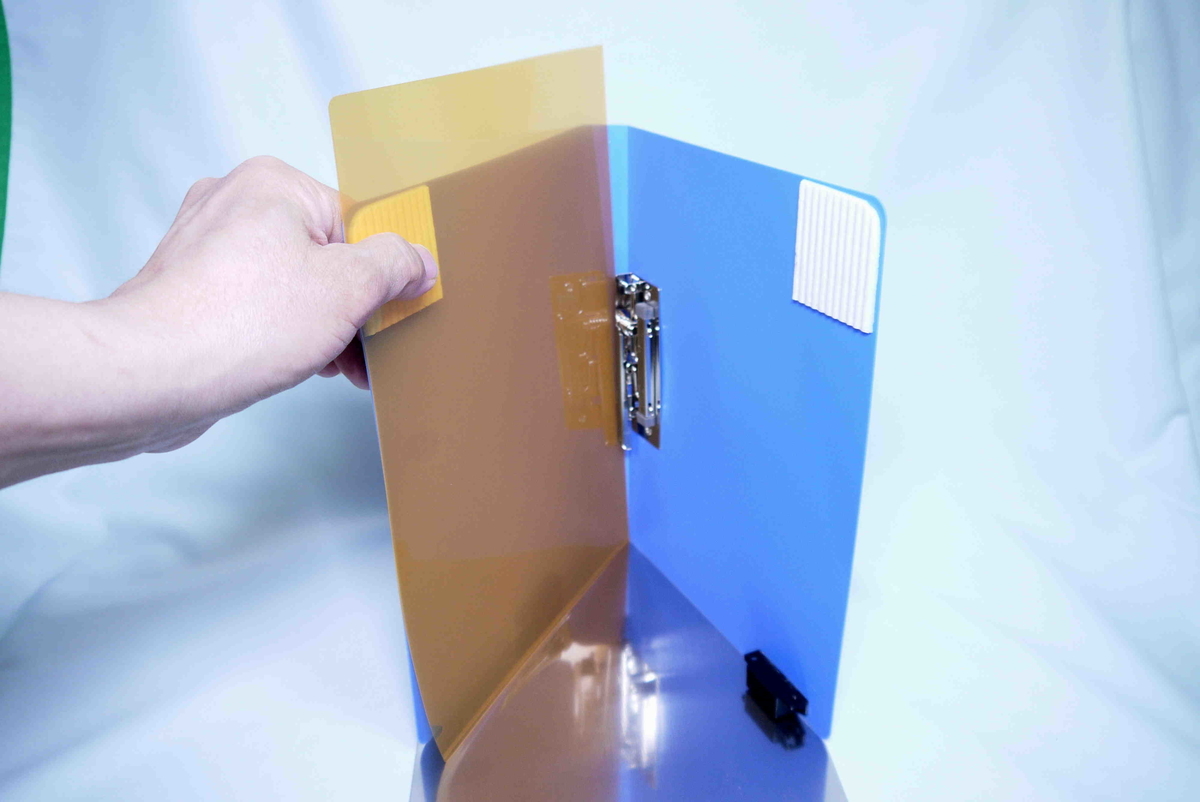

クリアホルダーを滑り止めシートに吸着させます。(手で押さえます。)

f:id:poipoipatapata:20220401153917j:plain

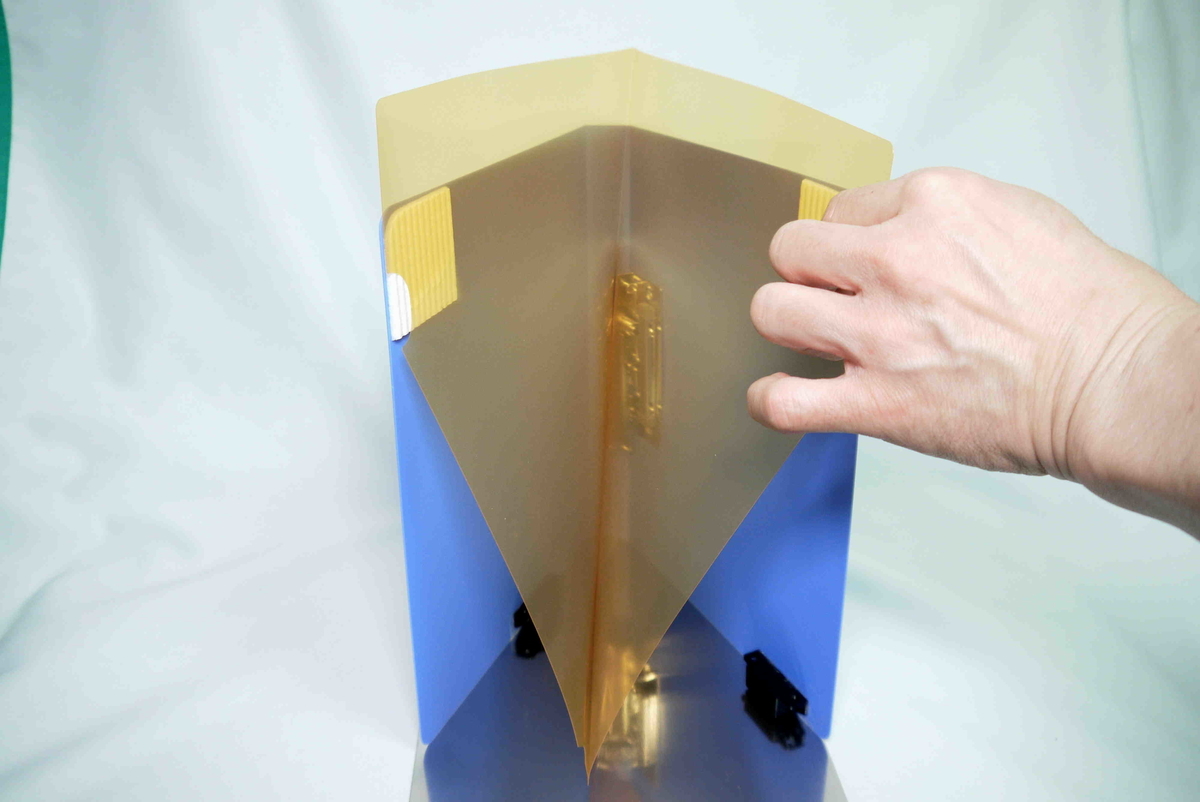

クリアホルダーを開いて、反対側の滑り止めシートに吸着させます。

f:id:poipoipatapata:20220401153913j:plain

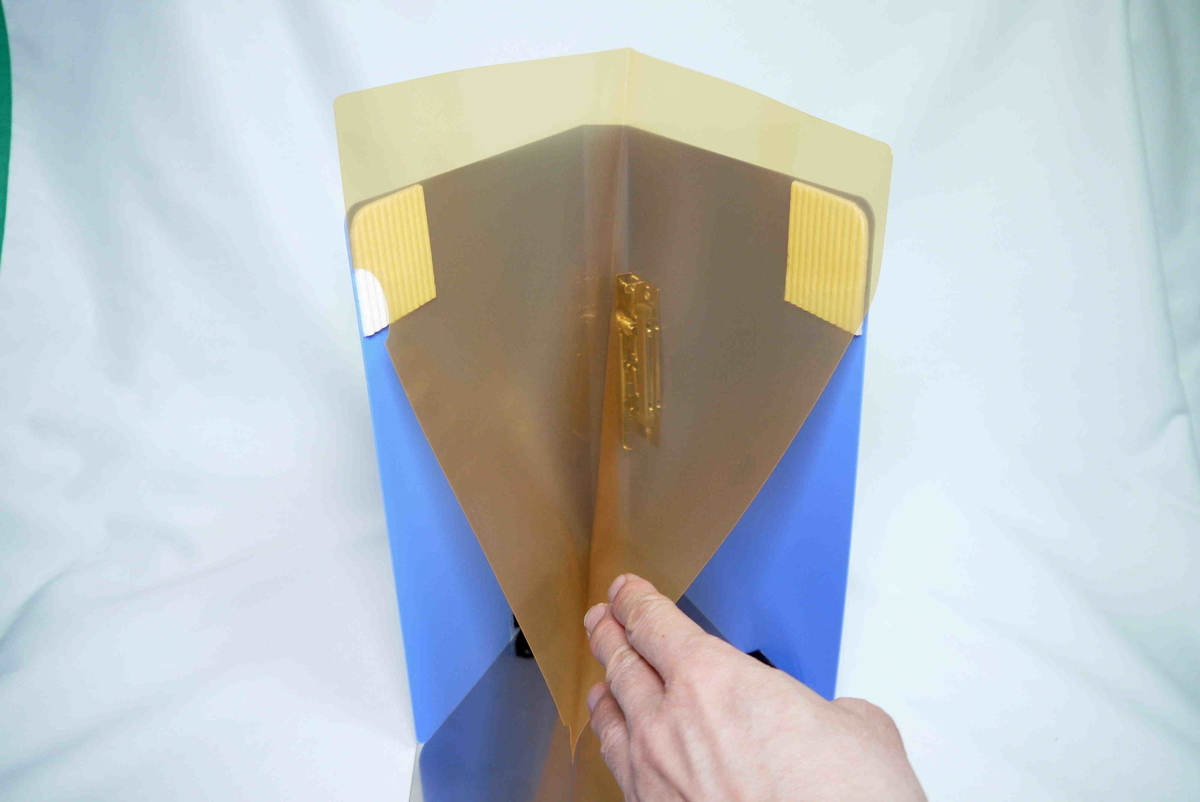

きれいに開きます。

f:id:poipoipatapata:20220401153908j:plain



A4の書類をホルダーに入れます。

f:id:poipoipatapata:20220401153902j:plain

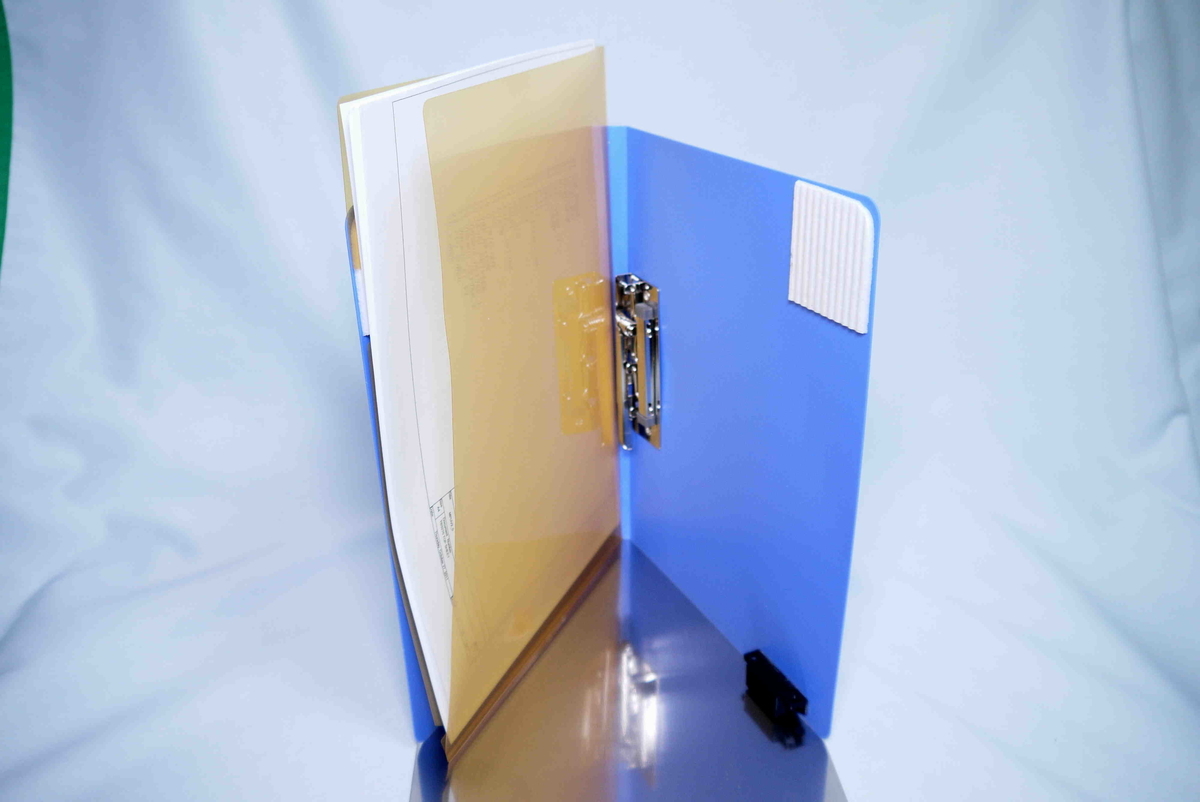

クリアホルダーを滑り止めシートから剥がして、取り出します。

f:id:poipoipatapata:20220401153854j:plain

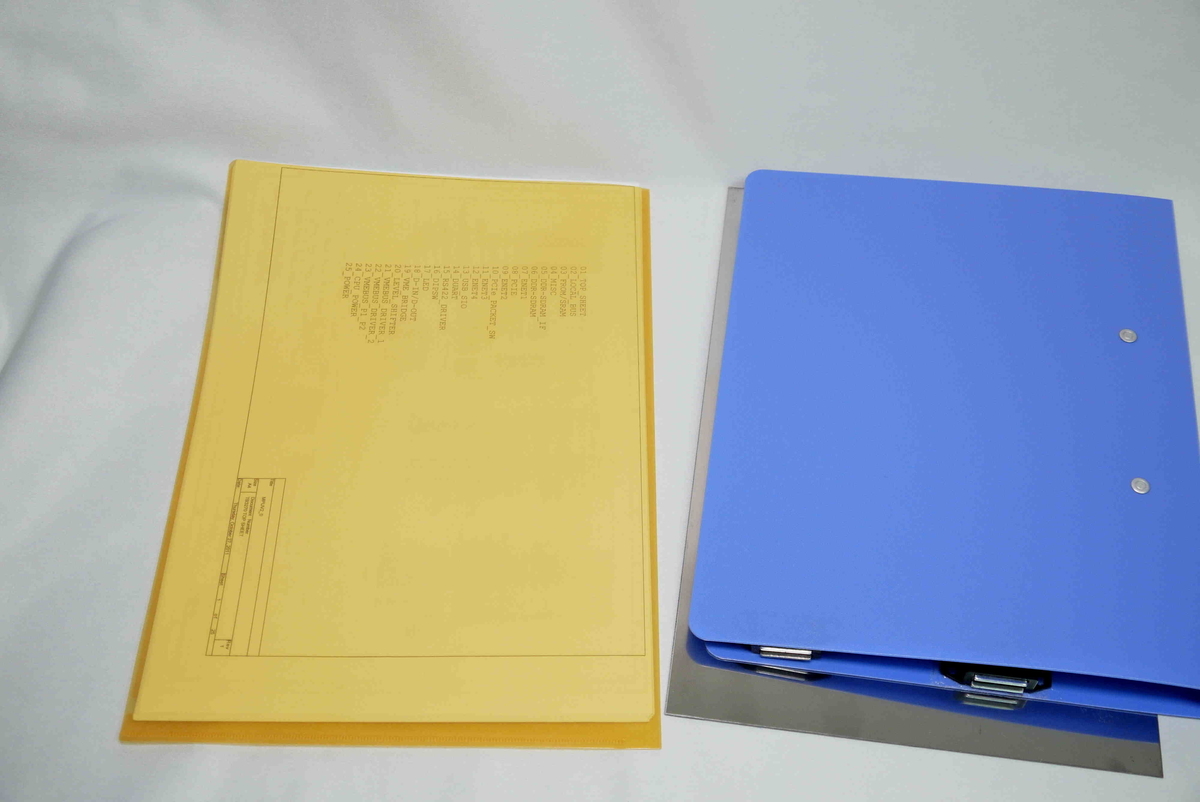

書類がクリアホルダーに挟まれました。

f:id:poipoipatapata:20220401153826j:plain



◯結論

マグネットキャッチの磁石が強すぎか?

マグネットキャッチのスペックから、吸着力:50Nなので、kgfに直すと、およそ5.098kgfになります。(必要以上に重い。)

吸着力の弱いマグネットキャッチを使うか、または、マグネットキャッチにテープを貼って、磁力を調整するといいかもしれません。

ステンレス板を薄くしても良いのですが、1mmよりも薄くすると、歪みやすくなります。



すべり止めシートは、いい感じに吸着しています。

これが弱すぎれば用を成しませんし、強すぎれば、クリアホルダーを剥がすのに難儀します。

吸着が弱くなったら、新しい滑り止めシートを貼ればOKです。



毎回ステンレス板を持ち出すのは、面倒だと思います。(仕舞うのも、同様。)

面倒な自助具は、だんだん使われなくなります。

ステンレス板をテーブル上板のサイズにカットし、敷きっぱなしにするのも一案です。



何はともあれ、クリアホルダーを立てて、開いて、保持するという目的が満足出来たので、

めでたしめでたし
